細胞倒置顯微鏡

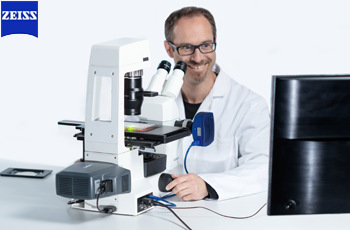

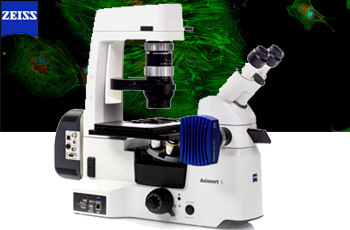

蔡司Axiovert 5智能倒置熒光顯微鏡
蔡司Axiovert 5支持細胞常溫和恒溫條件下相差、塑料/玻璃培養容器DIC、iHMC 和多通道熒光觀察，具有AI細胞融合度和AI細胞計數分析功能，適用于COS-7、HeLa、LoVo 、U2OS 等培養細胞的觀察與多模式下圖像的采集分析。
設備名稱：倒置熒光顯微鏡 倒置相差顯微鏡 細胞成像顯微鏡
制 造 商：德國蔡司公司(Carl Zeiss Microscopy GmbH) 產地：德國
品 牌：蔡司(Zeiss)
型 號：Axiovert 5
應用配置方案見：【訂貨指南】
主要功能用途
蔡司Axiovert 5支持DIC、iHMC 和相差以及多通道熒光觀察方式，使用智能顯微技術，自動調整透射光以及多通道熒光圖像的設置及參數，獲得用于數據記錄的清晰圖像。Labscope中的AI細胞融合度和AI細胞計數分析功能，獲得COS-7、HeLa、LoVo 或U2OS 等培養細胞的細胞增殖、存活狀態信息，提高細胞處理程序的速度和可靠性。
性能特點
Axiovert 5倒置熒光顯微鏡采用了智能顯微技術，實現顯微圖像采集自動控制與細胞融合度和細胞計數圖像AI分析。集成DIC、iHMC 和相差等各種觀察方式以及多通道熒光的功能，可以輕松獲取細胞所有信息。
1、智能細胞顯微圖像采集與分析
Axiovert 5智能顯微鏡可自動調整透射光以及多通道熒光圖像的設置及參數、疊加多通道熒光圖像（包括比例尺），將自動保存在圖像文件的原始數據中。操作者擺放好樣品并對焦后按下按鈕，即可采集到組織細胞的清晰圖像。
選擇Labscope應用程序，預先經過訓練的AI 細胞融合度和AI 細胞計數模塊可不受限于細胞的形狀、大小以及細胞類型限制，自動分析細胞的數量和細胞的覆蓋面積，提供即時、定量的可視化結果。
2、組織細胞明場和多通道熒光觀察
Axiovert 5支持DIC、iHMC 和相差等各種觀察方式以及多通道熒光的功能，輕松獲取細胞成長的所有信息。
Axiovert 5 的增強型霍夫曼調制觀察（iHMC）、透射光下PlasDIC觀察法能夠清晰地呈現細胞核的形狀和核仁，可用于醫學和獸醫研究領域進行顯微操作（如CRISPR 注射）。清晰的浮雕效果方便準確選擇準確注入位置。
Axiovert 5 配備6 位熒光濾鏡轉盤，可使用不同的熒光基團和熒光標記進行實驗，輕松完成從轉染效率鑒定到更復雜蛋白質相互作用分析等實驗。配置有遮光板可用于普通照明實驗環境下實驗觀察。
Axiovert 5 、高性能LED 光源Colibri 3和顯微鏡相機組合使用，只需選擇相關通道并按下拍照按鈕，系統自動控制光源，調整曝光時間，獲取圖像，可在紫外線、藍光、綠光和紅光激發通道或透射光之間輕松切換并重新開始。即使不使用計算機，也可以獲得包含比例尺的多通道熒光疊加圖像。非常適合弱熒光樣品實驗（如轉染效率鑒定）。
3、手動玻片掃描APP應用
選擇Labscope 的快速拼圖模塊， Axiovert 5 變為全景玻片成像系統。通過手動移動顯微鏡載物臺，完成掃描、自動拼接輸出全景玻片圖像（WSI）。
4、操作簡便

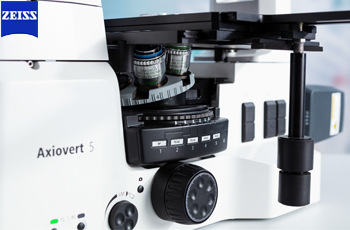

使用單手便能完成包括拍照、移動載物臺、調焦和控制亮度在內的各種主要操作。
光強管理功能可在所有放大倍率下提供統一的亮度，無需在更換物鏡時手動調節燈泡亮度。

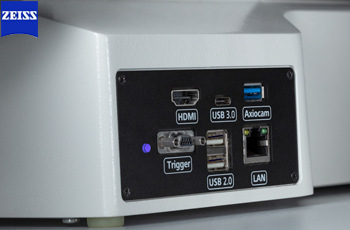

Axiovert 5 TL SCB和Axiovert 5 TL FL SCB主機上配備智能控制盒（Smart Control Box），整合了全部圖像數據工作接口。可以在單機模式下使用Axiovert 5，通過屏幕顯示（OSD）或使用成像軟件Labscope 控制顯微鏡,與多種型號的Axiocam 兼容,提供自動拍照、圖像增強和讀出帶編碼信息的顯微鏡功能。可通過過OSD或Labscope 進行系統控制。
主要技術規格
Axiovert 5倒置熒光顯微鏡分為Axiovert 5 TL、Axiovert 5 TL SCB和Axiovert 5 TL FL SCB三款。
Axiovert 5 TL倒置顯微鏡配置透射光（transmitted light, TL）照明模式。
Axiovert 5 TL SCB配置透射光照明光源，機身集成智能控制箱（Smart Control Box, SCB）
Axiovert 5 TL FL SCB配置有透射光、反射光熒光兩種應用光源，并集成智能控制箱。
?型號 | Axiovert 5 TL | Axiovert 5 TL SCB | Axiovert 5 TL/FL SCB |
光學系統 | 無限遠 | ||
觀察視野 | 23 mm | ||
物鏡轉盤 | 6孔物鏡轉盤，帶編碼，全部適用于DIC 滑塊 | ||
聚焦 | 手動粗調/精調聚焦；13 mm 聚焦范圍（帶可調聚焦限位） | ||
物鏡放大倍率 | 1.25x – 100x | ||
觀察方法 | BF/PH/PlasDIC/DIC/iHMC/POL | BF/PH/PlasDIC/DIC/iHMC/POL/FL | |
透射光照明 | 10W 光LED，平均壽命>60000小時 | ||
阻擋濾片包 | 包含在2位滑塊中 | ||
光強管理器 | TL | TL和FL | |
TL/RL指示器 | TL指示器 | TL和RL指示器/ TL和RL/FL間切換 | |
拍照/工作流按鈕 | 與Axiocam組合可拍照，錄制視頻 | ||
節能模式 | 可激活；可省電并進入待機模式 | ||
濾鏡轉盤 | 6位濾鏡轉盤，帶編碼 | ||
熒光照明選項 | NA | NA | Colibri 3/5/7；HXP 120、X-cite Xylis、HBO 50、HAL 100 |
Colibri 3 | NA | NA | 平均壽命>60000小時（385nm >40000小時）； 活動LED狀態指示； 通過主機、OSD、Labscope、ZEN控制 |
Colibri 3 LED光源配置 | NA | NA | 插槽1：LED 模塊470 nm； 插槽2：LED 模塊385 nm； 插槽3：LED 模塊590 nm或LED 模塊625 nm； 插槽4：LED 模塊505 nm或LED 模塊565 nm |
聚光鏡 | 長工作距離聚光鏡NA 0.3/WD=72 mm,帶滑塊 長工作距離聚光鏡NA/0.4WD=53 mm，帶滑塊 長工作距離聚光鏡NA0.4/WD=53 mm, Ph/PlasDIC/DIC/ iHMC 長工作距離聚光鏡NA0.55/WD=30 - 38 mm, Ph PlasDIC DIC | ||
觀察口分光滑塊選項 | 0:100/100:0滑塊；50:50/100:0滑塊；20:80/100:0滑塊 | ||
60mm 的擴展樣品空間 | 選配 | ||
其它配件 | 培養設備、樣品夾、可加熱的樣品夾、載物臺、顯微操作設備 | ||
系統控制 | ZEN | OSD/Labscope/ZEN | OSD/Labscope/ZEN |
安裝運行條件
Axiovert 5倒置熒光顯微鏡適用于海拔2000米以內的室內環境中使用。
工作環境溫度：+5℃ - +40℃。
工作環境濕度：35℃室溫相對濕度≤75% R.H.（無冷凝）。
工作外部電源：AC 100-240V AC, 50/60Hz。
組成配置
Axiovert 5倒置熒光顯微鏡由顯微鏡主機基座和可選附件組成。基座通常6孔手動物鏡轉盤（和或6孔熒光濾鏡轉盤）、透射光照明柱。物鏡、目鏡鏡筒及載物臺、聚光鏡及配套光學元件、熒光照明光源、攝像頭均為選配附件。
Axiovert 5系統有三種工作配置方案：
1）基本常規成像單機工作模式：無需外部計算機，將Axiovert 5與Axiocam顯微鏡相機配合使用，直接通過屏幕顯示（OSD）使用鼠標或鍵盤操控或使用成像軟件Labscope 控制顯微鏡拍攝圖像和錄制視頻。
2）高級成像Labscope工作模式：使用Labscope成像軟件，連接至Wi-Fi或網絡，可以獨立操控所配置的Axiocam 相機，實現標準多通道熒光成像。
3）ZEN專業圖像軟件工作模式：利用成像軟件ZEN和外置電腦系統，完成高級成像和圖像分析處理工作。
基本耗材
（略）
訂貨指南
Axiovert 5倒置熒光顯微鏡支持細胞相差、DIC（分為常規玻璃底培養容器專用的DIC觀察和常規透明塑料培養容器DIC觀察專用的PlasDIC兩種方法）、霍夫曼浮雕立體圖像觀察、多色熒光觀察方法，多種方法可以有機組合使用，滿足多樣化實驗應用需求。
此外，針對活細胞觀察時間的不同，提供了具有加熱功能的樣品支架，確保在觀察和成像期間，細胞處于溫度可控的狀態。
蔡司為不同實驗應用提供了多種標準化初始配置組合方案可供參考。
品名 | 貨號 | 套裝配置描述 | 報價 |
Axiovert 5 細胞相差觀察應用套裝 | 491237-0022-000 | Axiovert 5 Inverted microscope forBF/Ph1 consisting of: Axiovert 5 Stand for transmitted light BF and Ph1 USB 2.0, Type-B interface to PC External Power Supply Input: 100-240V AC, 50/60Hz Dust protection set white light LED 10W transmitted light illumination Carrier Conversion filter 5700-3200 K, d=32 mm Green filter, d=32x2 mm Neutral filter 0.06; d=32x2 Binocular tube 45°/23 Ergo spacer H=50 mm for viewing height optimisation 2x Eyepiece PL 10x/23 Br. foc. 2x Eyecup Nosepiece 6x H DIC M27, coded with slide mount 10x29 mm Lens LD A-Plan 5x/0.15 Ph1 M27 Lens LD A-Plan 10x/0.25 Ph1 M27 Lens LD A-Plan 20x/0.35 Ph1 M27 LD condenser 0.3 for gate valve Slider 10x46 mm with fixed ring aperture Ph 1/0.3 Stage 232x230 mm with hard anodized coating | 詢價 |
Axiovert 5 細胞相差 PlasDIC圖像應用套裝 | 491237-0024-000 | Axiovert 5 TL SCB Inverted Microscope for Ph1 PlasDIC consisting of: Axiovert 5 TL SCB Microscope Stand with Smart Control Box white light LED 10W transmitted light illumination Carrier Conversion filter 5700-3200K, d=32 mm Green filter, d=32x2 mm USB 2.0,Type-B interface to PC External Power Supply with power cord Dust protection set Binocular tube 45°/23 Slider with divider mirror 50% for photo intermediate tube Photo Intermediate Tube H=50mm, left Microscopy camera Axiocam 208 color Camera Adapter 60N-C 2/3" 0.5x USB 3.0 Cable 0.5 m for Axiocam 305 2x Eyepiece PL 10x/23 Br. foc. 2x Eyecup Nosepiece 6x H DIC M27, coded slide mount 10x29 mm Lens LD A-Plan 10x/0.25 Ph1 M27 Lens LD A-Plan 20x/0.35 Ph1 M27 Lens LD A-Plan 40x/0.55 Ph1 M27 PlasDIC Module LD A-Plan 10x-63x for Contrast Slider 10x29 mm LD condenser 0.4 for gate valve Ring diaphragm Ph 1/0.4 for slider Contrast slider 3-fold 10x29 mm for PlasDIC module and analyzer Gate valve 10x46 mm Ph/PlasDIC, H, Ph/PlasDIC Gap diaphragm 3.5 mm PlasDIC for slider (10x-40x) Stage 232x230 mm with hard anodized coating M 130x85 R/L Microscope Guide for Axiovert Flex M Mounting Frame Flex M Holding Frame Insert, Petri Dishes Flex M Mounting Frame Insert, Slides and Chambers | 詢價 |
Axiovert 5 恒溫相差 PlasDIC成像應用套裝 | 491237-0025-000 | Axiovert 5 TL SCB Inverted Microscope for Ph1 PlasDIC w/thermo consisting of: Axiovert 5 DL SCB Microscope stand with integrated Smart Control Box white light LED 10W transmitted light illumination Carrier Conversion filter 5700-3200 K, d=32 mm Green filter, d=32x2 mm External Power Supply with power cord Dust protection set Binocular tube 45°/23 Slider with divider mirror 50% for photo intermediate tube Photo Intermediate Tube H=50mm, left Microscopy camera Axiocam 208 color Camera Adapter 60N-C 2/3" 0.5x USB 3.0 Cable 0.5 m for Axiocam 305 2x eyepiece PL 10x/23 Br. foc. 2 × eyecup Nosepiece 6x H DIC M27 with coded slide mount 10x29 mm Lens LD A-Plan 10x/0.25 Ph1 M27 Lens LD A-Plan 20x/0.35 Ph1 M27 Lens LD A-Plan 40x/0.55 Ph1 for Thermo Plate M27 PlasDIC Module LD A-Plan 10x-63x for Contrast Slider 10x29 mm LD condenser 0.4 for gate valve Ring diaphragm Ph 1/0.4 for slider Contrast slider 3-fold 10x29 mm for PlasDIC module and analyzer Gate valve 10x46 mm Ph/PlasDIC, H, Ph/PlasDIC Gap diaphragm 3.5 mm PlasDIC for slider (10x-40x) Cross table 130x85 R/L for Axiovert Holding frame K Thermo Plate with controller (D) | 詢價 |
Axiovert 5 恒溫相差-浮雕成像應用 | 491237-0026-000 | Axiovert 5 TL SCB Inverted Microscope for Ph1 iHMC m/Thermo consist of: Axiovert 5 TL SCB Microscope stand with integrated Smart Control Box white light LED 10W transmitted light illumination Carrier Conversion filter 5700-3200 K, d=32 mm Green filter, d=32x2 mm Neutral filter 0.05 for condenser External Power Supply with power cord Dust protection set Binocular tube 45°/23 Slider with divider mirror 50% for photo intermediate tube Photo Intermediate Tube H=50mm, left Microscopy camera Axiocam 208 color Camera Adapter 60N-C 2/3" 0.5x USB 3.0 Cable 0.5 m for Axiocam 305 2x eyepiece PL 10x/23 Br. foc. Auxiliary microscope, d=30 2x eyecup Nosepiece 6x H DIC M27, coded with slide mount 10x29 mm Lens LD A-Plan 20x/0.35 iHMC M27 Lens LD A-Plan 5x/0.15 Ph1 M27 Lens LD A-Plan 10x/0.25 iHMC M27 LD A-Plan 40x/0.55 iHMC Lens for Thermo Plate M27 LD condenser 0.4 for H Ph PlasDIC DIC iHMC Ring diaphragm Ph 1 0.35/0.4 for condenser iHMC Module 1 0.35/0.4 for condenser (10x iHMC) iHMC Module 2 0.35/0.4 for condenser (20x iHMC) iHMC Module 3 0.35/0.4 for condenser (40x/63x iHMC) Polarizer slider D 10x46 mm, 90° rotatable Cross table 130x85 R/L for Axiovert Holding frame K Thermo Plate with controller (D) | 詢價 |
Axiovert 5 相差-熒光成像應用套裝 | 491237-0028-000 | Axiovert 5 TL FL SCB Inverted Microscope for Ph1 FL consisting of: Axiovert 5 DL FL SCB microscope stand with integrated Smart Control Box External Power Supply with power cord Dust protection set white light LED 10W transmitted light illumination Carrier Green filter, d=32x2 mm Binocular tube 45°/23 Photo Intermediate Tube H=50mm, left Slider with divider mirror 20/80% for photo intermediate tube Microscopy camera Axiocam 202 mono Camera Adapter 60N-C 2/3" 0.63x USB 3.0 Cable 0.5 m for Axiocam 305 2x eyepiece PL 10x/23 Br. foc. 2x eyecup Nosepiece 6x H DIC M27, coded with slide mount 10x29 mm Lens LD A-Plan 5x/0.15 Ph1 M27 Lens LD A-Plan 10x/0.25 Ph1 M27 Lens LD A-Plan 20x/0.35 Ph1 M27 Lens LD A-Plan 40x/0.55 Ph1 M27 LD condenser 0.4 for gate valve Gate valve 10x46 mm with fixed ring aperture Ph 1/0.4 Light manager for DL-LED and Colibri 3 Colibri 3 solid-state light source, RGB-UV version Lighting adapter A, achromatic for Axio Vert Filter set 90 U LED with reflector module FL EC P&C (E) Light protection to shield ambient light Cross table 130x85 R/L for Axiovert Universal Holding Frame K | 詢價 |
Axiovert 5 相差-DIC-熒光成像應用套裝 | 491237-0029-000 | Axiovert 5 TL FL SCB Inverted Microscope for Ph1/2 DIC FL consisting of: Axiovert 5 Microscope Stand with integrated Smart Control Box External Power Supply with power cord Dust protection set white light LED 10W transmitted light illumination Carrier Green filter, d=32x2 mm Neutral filter 0.05 for condenser Binocular tube 45°/23 Photo Intermediate Tube H=50mm, left Slider with divider mirror 20/80% for photo intermediate tube Microscopy Camera Axiocam 305 mono R2 (D) Camera Adapter 60N-C 2/3" 0.63x 2x eyepiece PL 10x/23 Br. foc. 2x eyecup Nosepiece 6x H DIC M27, coded with slide mount 10x29 mm Lens EC Plan-Neofluar 5x/0.16 Ph1 M27 Lens EC Plan-Neofluar 10x/0.3 Ph1 M27 Lens LD Plan-Neofluar 20x/0,4 Korr Ph2 M27 Lens LD Plan-Neofluar 40x/0.6 Korr Ph2 M27 Lens LD Plan-Neofluar 63x/0.75 Korr Ph2 M27 Analyzer module DIC ACR P&C shift free for transmitted light LD condenser 0.55 for H Ph PlasDIC DIC Ring diaphragm Ph 1/0.55 for condenser Ring diaphragm Ph 2/0.55 for condenser Condenser module DIC I/0.55 with polarizer Condenser module DIC II/0.55 with polarizer DIC gate valve EC PN 10x/0.30 I, 20x/0.50 II, PA 20x/0.80 II DIC Gate Valve LD PN 20x/0.40 II DIC Gate Valve LD PN 40x/0.60 II DIC Gate Valve LD PN 63x/0.75 II Light manager for DL-LED and Colibri 3 Colibri 3 solid-state light source, RGB-UV version Lighting adapter A, achromatic for Axio Vert Filter set 90 U LED with reflector module FL EC P&C (E) Light protection to shield ambient light; Axiovert Fluorescence Shield for Axio Observer/Axiovert 200 Cross table 130x85 R/L for Axiovert Universal Holding Frame K | 詢價 |
-
