細胞倒置顯微鏡

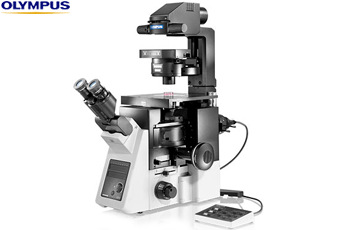

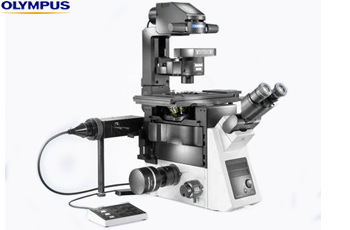

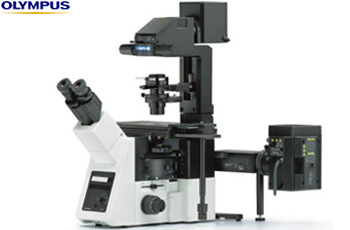

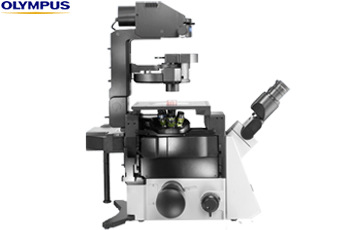

Olympus IXplore Standard研究級倒置熒光顯微鏡（IX73）
Olympus IXplore Standard研究級倒置熒光顯微鏡，基于IX半自動平臺搭建，采用精準控制的載物臺、性能卓越的LUCPLFLN物鏡、高信噪比熒光濾鏡組，具有多幀實時降噪(FNR)熒光圖像處理技術，可在標準標準塑料培養容器對細胞觀察和獲取出版級熒光圖像。
設備名稱：倒置熒光顯微鏡 Inverted Fluorescence Microscope
制 造 商：日本儀景通株式會社（evident scientific） 產地：日本
品 牌：奧林利巴斯（Olympus）
型 號：IXplore Standard（IX73）
配置方案見：【訂貨指南】
主要功能用途
Olympus IXplore Standard研究級倒置熒光顯微鏡，配置有具有平穩定位功能的IX3-SVR手動載物臺在高放大倍率下也能輕松跟蹤細胞，高性能LUCPLFLN物鏡、多幀實時降噪（FNR）功能，非常適合使用標準塑料培養容器對細胞增殖過程進行觀察和采集出版級低噪聲、多色熒光圖像。
性能特點
IXplore Standard研究級倒置熒光顯微鏡采用了精準控制的載物臺、性能卓越的LUCPLFLN系列物鏡、高信噪比熒光濾鏡組和帶編碼光學單元選項，并引入多幀實時降噪(FNR)熒光圖像處理技術，使用標準細胞培養容器可采集出版級細胞明場和熒光圖像，且易于操作，結果準確性和可重復性極佳。
1、雙層光路架構
IXplore Standard采用了雙層光路架構系統（Two-deck System），雙層光路系統允許在標準熒光光軸基礎上，增配由LED熒光光源和外置快速熒光濾片轉盤組成的第二個熒光光路，與編碼或電動裝置配套使用，可用于快速熒光成像和其他條件嚴格應用。
2、熒光照明系統
Olympus UIS2無限遠校正光學系統具備寬光譜范圍的色差校正能力，可采集具有高信噪比、高分辨率圖像。
激發輻照度計可以直接測量標本每單位表面積的激發光強度,并提供輻照度顯示軟件?？梢栽陂_始實驗前檢查激發光強度，提高實驗的可靠性。
熒光照明器裝置 (IX3-RFALFE) 采用了復眼透鏡系統，可以提供整個視場分布均勻的照明光。能使用大型傳感器的SCMOS相機。
長壽命130W汞燈 (U-HGLGPS)可提供明亮均勻照明，使用平均壽命長達2000小時。采用液體光導防止熱量傳輸，方便進行長時間觀察。
3、高性能物鏡
復消色差相襯物鏡 (UPLSAPO100XOPH、PLAPON60XOPH)可同時進行高分辨率、高反差對比相襯觀察和熒光觀察，使得切換觀察方法時，無需更換物鏡類型。
LUCPLFLN系列物鏡，特別是UCPLFLN20XPH物鏡（NA 0.7），非常適合使用塑料培養皿進行觀察。能夠對細胞增殖過程進行高分辨率觀察，并在大范圍內提供更好的對比度。
Olympus提供的UPLSAPO30XS、UPLSAPO40XS和UPLSAPO60XS三種高數值孔徑硅油油浸物鏡，硅油的折射率 (折射率ne≈1.40)，接近生物組織的折射率 (ne≈1.38) ，可以對生物組織內部進行高分辨率、長時程觀察。
4、高質量熒光圖像采集
Xplore Standard倒置熒光顯微鏡的所有熒光激發鏡組都配備有經過專門開發的涂層處理濾色片，優異性能和高透光率實現對熒光信號的高效檢測。
多幀實時降噪(multiframe live noise reduction, FNR)功能可以在弱熒光信號情況下實時捕獲清晰熒光圖像。
5、高倍率下目標有效跟蹤
Xplore Standard倒置熒光顯微鏡的IX3-SVR手動載物臺具有平穩定位系統，可以手動設定移動限位固定載物臺位置，以免在操作過程中意外觸碰載物臺造成觀察位置改變目標丟失。使用載物臺定位系統，可從載物臺上取下35mm培養小皿將其放入培養箱里培養，并在需要觀察時再放回載物臺上與原先一樣觀察位置。
6、操作控制簡便
Xplore Standard倒置熒光顯微鏡配備手動控制面板，觸摸面板按鍵，可對設定觀察方法和其它編程功能。
可輕松升級電動裝置/編碼型裝置，以提高實驗的可重現性。可選裝置包括：
8孔位的電動熒光激發塊轉盤、編碼型熒光激發塊轉盤、電動6孔位物鏡轉盤、編碼6孔位物鏡轉盤、電動長工作距離萬能聚光鏡、電動快速濾色片轉輪和光閘、帶C口的右光口部件。
自動或手動右光口模塊提供了另一個靈活的相機安裝，以便執行如分屏成像等高級應用。
編碼型中間變倍器 (IX3-CAS)可以輕松地在1x、1.6x和2x倍率之間切換。
7、功能強大cellSens成像軟件
Olympus cellSens軟件系統集成一個電動部件和編碼型部件位置的讀出器，可將顯微鏡配置連同圖像數據一起保存。便于再調用各種設置來重新創建所需的成像條件，從而實現成像系統高重復性和易用性。
Olympus cellSens成像軟件有三款功能包可選。
“Entry”功能包用于簡單圖像采集的控制。圖形化實驗管理系統（GEM）GEM允許用戶簡單地在屏幕上“繪制”實驗計劃，即可實現對顯微鏡電動部件的控制，完成多熒光通道同時成像、快速Z軸序列成像和延時采集的任何組合實驗。通過流程管理簡化各種操作輕松采集多熒光通道，時間序列和Z軸序列圖像。
“Standard”功能包利用專業圖像處理函數進行如拼接，景深擴展，反卷積和光譜拆分等圖像文件操作功能。
“Dimension” 功能包可以實現從圖像采集到分析的整個工作流程控制。測量和分析功能提供了對感興趣區域分析，相位分析和細胞計數等功能。可以一鍵實現把原始測量數據發送至MSExcel或cellSens工作表。
主要技術規格
顯微鏡機架 | 光學系統 | UIS2光學系統 |
物鏡轉盤 | 電動六孔物鏡轉盤（可安裝DIC模塊）; 編碼六孔物鏡轉盤（可安裝DIC模塊） | |
聚焦 | 行程：10mm | |
光路選擇 | 手動 0：100%/50%：50%/100%：0（左側光口：目鏡光口） | |
透射光照明器 | 照明柱 | 30°可傾斜結構 |
視場光闌 | 可調 | |
濾色片盒 | 4個濾色片容量 | |
透射光源 | 12V 100 W鹵素燈（預對中）；LED光源 | |
觀察鏡筒 | 視野數 | F22寬視野 傾斜雙目鏡筒/寬視野雙目鏡筒/寬視野三目鏡筒可選 |
載物臺 | 超聲掃描載物臺IX3-SSU | 移動行程：X114mm × Y75mm，最大移動速度20mm/s |
右手柄機械式載物臺IX3-SVR | 移動行程：X114mm × Y75mm，載物臺位置鎖定功能 | |
右手柄載物臺GX-SVR | 移動行程：X50mm × Y50mm | |
右軟性手柄載物臺GX-SFR | 移動行程：X50mm × Y50mm | |
滑動載物臺IX2-GS | 可旋轉360度的上端圓形載物臺，可移動20mm（X/Y） | |
平板式載物臺IX2-SP | 移動行程：X232mm × Y240mm，可更換載物臺中心板（?110 mm） | |
聚光鏡 | 電動長距聚光鏡IX3-LWUCDA | ?WD27mm/NA 0.55,7孔位電動聚光鏡轉盤(3孔?30mm，4 孔?38mm) 電動孔徑光闌和電動起偏鏡 |
中長距聚光鏡IX2-MLWCD | NA 0.5/WD45mm，4孔位聚光鏡轉盤（?50mm，浮雕相襯光學元件） | |
長距萬能聚光鏡U-UCD8-2 | NA 0.55/WD27mm，5孔位聚光鏡轉盤（3孔?30mm，2孔?38mm） | |
中長距浮雕相襯聚光鏡IX2-MLWCD | NA 0.5/WD45mm，4孔位聚光鏡轉盤（?50mm，浮雕相襯光學元件） | |
超長距聚光鏡IX-ULWCD | NA 0.3.WD73mm，4孔位聚光鏡轉盤（?29 mm） | |
熒光照明器 | 直形照明器IX3-RFA | 帶視場光闌（field iris diaphragm，FS） |
L形帶復眼透鏡照明器IX3-RFALFE | L形，帶可更換FS部件 | |
L形照明器IX3-RFAL | L形，帶可更換FS和AS部件 | |
熒光鏡組轉盤 | 電動熒光鏡組轉盤 | 8孔位電動轉盤，內置光閘 |
?編碼熒光鏡組轉盤 | 編碼8孔位轉盤，內置光閘 | |
熒光光源 | 130W汞燈光纖照明 | U-HGLGPS |
100W汞燈復消色差燈箱 | U-LH100HGAPO | |
100W汞燈燈箱 | U-LH100HG | |
75W氙燈箱 | U-LH75XEAPO | |
聚焦補償器 | Z軸漂移補償系統 | - |
濾色片轉輪/光閘 | 電動快速濾色片轉輪 | 切換時間60ms，低振動模式100ms |
發射端電動濾色片轉輪 | 切換時間60ms，低振動模式100ms，含C型接口適配器和卡口適配器 | |
電動快速光閘 | 切換速度26.2ms | |
電動減光片轉輪 | 減光片切換時間300ms | |
外形尺寸(W×D×H) | 323×475×721 mm(IX73P2F雙層標準配置) | |
重量 | 41kg (IX73P2F配置) | 35kg (IX73P1F配置) |
安裝運行條件
Olympus IXplore Standard倒置熒光顯微鏡適用于海拔2000米以內的室內環境中使用
工作環境溫度：+5℃ - +40℃
工作環境濕度：最高80％（不高于31℃），無冷凝
工作外部電源：AC 100-240V AC, 50/60Hz
組成配置
Olympus IXplore Standard倒置熒光顯微鏡工作配置由IXplore Standard主機系統、操作控制器（電動部件控制器IX3-CBM及手控面板U-HSCBM、編碼部件控制器U-CB5S、快速濾色片轉輪-光閘控制器U-CBF)、cellSens成像控制分析軟件和電腦工作站組成。
IXplore Standard主機系統是在IX73單層光路顯微鏡機架IX731F（One-deck System）或IX73雙層光路顯微鏡機架IX732F（Two-deck System）基礎上，搭載載物臺、目鏡筒/目鏡、聚光鏡套件、透射照明柱IX3-ILL、物鏡套件及透射光學元件、熒光光路元件IX3-RFAL及熒光照明光源U-LH100HGAPO、熒光濾鏡組、圖像采集單元等組成的。
基本耗材
Olympus IXplore Standard倒置熒光顯微鏡運行維護耗材主要有定期更換的熒光燈泡。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
100W汞燈燈泡 | USH-103OL | Olympus | each | 100W Mercury Burner, 300-Hours | 詢價 |
130W鹵素燈泡 | SHI-130OL | Olympus | each | DC130W Light Bulb for U-HGLGPS | 詢價 |
100W鹵素燈泡 | C12V100WHAL-L | Olympus | each | 12V/100W Halogen light Bulb | 詢價 |
訂貨指南
Olympus IXplore Standard倒置熒光顯微鏡為高級研究用途細胞成像分析平臺，與基礎型CKX53倒置熒光顯微鏡比，可配置雙熒光光源，可配置多路熒光通道、圖像采集光口。8孔位熒光濾鏡轉盤，既可以安裝多組高性能熒光濾鏡，又可容納DIC棱鏡組，實現高分辨率、高對比度DIC觀察的便利化。
IXplore Standard可使用編碼型和電動控制光學元件，系統組合配置更靈活、操作更簡便，細胞圖像品質更高。cellSens成像軟件將電動部件和編碼型部件信息整合到顯微圖像信息中，便于調用圖片成像條件，實現不同實驗圖像的高重復性和可比性。
IXplore Standard既可以采用三目鏡筒方式配置數碼相機成像，還可以將相機安裝在機身左側光口，或再添加機身右側光口，同時裝配左右兩套成像單元，滿足彩色熒光圖像、單色熒光圖像、明場圖像、相差成像分析要求。
基于IX73單層光路鏡架搭建的IXplore Standard系統，采用手動或編碼型工作部件，為手動操作控制，滿足常規明場（相差、浮雕相襯、DIC）、熒光觀察和圖像采集要求。
基于IX73雙層光路鏡架搭建的IXplore Standard系統，搭載電動長工作距離萬能型聚光鏡IX3-LWUCDA、8孔電動熒光濾鏡塊轉盤IX3-RFACA、電動6孔物鏡轉盤IX3-D6REA濾色片轉輪和光閘，配合電動部件控制器IX3-CBM及手控面板U-HSCBM、快速濾色片轉輪/光閘控制器U-CBF，適用于高級活細胞熒光成像應用。IX3-SSU超聲電動掃描臺具有出色的重復性和簡便的操作方式，IX3-SSU結合細胞培養板適配器使用，可獲取快速且可重復性高的96孔板細胞圖像。
借助于雙層光學通路配置功能，可以在基礎熒光光源通路之外增加由外部快速濾光片輪\快門控制的自動熒光光路，實現多路熒光通道切換速度，完成多種熒光信號的同步采集，滿足高級細胞熒光成像分析應用。
品名 | 貨號 | 套裝配置描述 | 報價 |
IXplore Standard 手動細胞熒光成像系統 | IX73P1F-PH/FL | IXplore Standard system for PH-Fluo Appalication Configuration including: IX73P1F IX73 1-port frame WHN10x Eyepieces WHN10x-H Eyepieces U-CT30-2 Centring telescope U-TBI90 Tilting binocular tube IX3-SVR Mechanical stage with right handle IX3-HOW Microplate holder IX-HOS Slide glass holder IX3-HO35D Dish holder IX3-ILL Transmitted illuminator 45FR Filters 45-LBD-IF Filters 45-ND25 Filters 45-ND6 Filters 43IF550W45 Filters U-LH100-3 100 W halogen lamp housing U-RMT Extension cord JC12V100WHAL-L 100W Halogen bulb TH4-100 Power supply unit TH4-HS Hand switch UYCP-33 Power cord IX3-LWUCDA Motorised LWD condenser IX-PHL Phase contrast ring slit（30mm dia.） IX-PH1 Phase contrast ring slit（30mm dia.） IX-PH2 Phase contrast ring slit（30mm dia.） IX3-RFA Fluorescence illuminator 25ND6 Filters 25ND25 Filters U-RFL-T Power supply unit for mercury lamp U-LH100HG 100 W mercury lamp housing USH-103OL 100 W Mercury Burner UYCP-33 Power cord IX3-RFACS Coded fluorescence mirror turret U-COCBL100 CODE cable for BX73 IX3-FGFPXL XL mirror units (?32) IX3-FUWXL XL mirror units (?32) IX3-FGWXL XL mirror units (?32) IX3-D6RES Coded 6-position nosepiece U-NPCBL100 Interface cable,100 cm UPLFLN4XPH U plan semi apochromat phase objective 4X UPLFLN10X2PH U Plan Semi Apochromat phase objective 10X LUCPLFLN20XPH LWD plan semiapochromat phase objective 20X LUCPLFLN40XPH LWD plan semiapochromat phase objective 40X DP75-CSS 1.1 in. color CMOS Camera IX3-TV1XTL T-mount Adaptr for Large Formt Cameras | 詢價 |
IXplore Standard 細胞相差/DIC/熒光成像系統 | IX73P1F-PH/DIC/FL | IXplore Standard system for PH-Fluo Appalication Configuration including: IX73P1F IX73 1-port frame U-IFCBL200 Interface cable,200 cm U-CBF Control box for fast filter whee U-CBFCBL CBF cable U-IFCBL200 Interface cable,200 cm U-HSCBM Hand switch IX3-CBM Control box M(For motorised function) RS232C Interface cable WHN10x Eyepieces WHN10x-H Eyepieces U-CT30-2 Centring telescope U-TBI90 Tilting binocular tube IX3-SVR Mechanical stage with right handle IX3-HOW Microplate holder IX-HOS Slide glass holder IX3-HO35D Dish holder IX3-ILL Transmitted illuminator 45FR Filters 45-LBD-IF Filters 45-ND25 Filters 45-ND6 Filters 43IF550W45 Filters U-LH100-3 100 W halogen lamp housing U-RMT Extension cord JC12V100WHAL-L 100W Halogen bulb TH4-100 Power supply unit TH4-HS Hand switch UYCP-33 Power cord IX3-LWUCDA Motorised LWD condenser U-IFCBL200 Interface cable,200 cm IX-PHL Phase contrast ring slit（30mm dia.） IX-PH1 Phase contrast ring slit（30mm dia.） IX-PH2 Phase contrast ring slit（30mm dia.） IX2-DIC10 Nomarski Prism for 10X Objective IX2-DIC20 Nomarski Prism for 20X Objective IX2-DIC40 Nomarski Prism for 40X Objective U-DICT DIC slider for transmitted light U-ANT Analyser for transmitted light IX3-RFA Fluorescence illuminator 25ND6 Filters 25ND25 Filters U-RFL-T Power supply unit for mercury lamp U-LH100HG 100 W mercury lamp housing USH-103OL 100 W Mercury Burner UYCP-33 Power cord IX3-RFACA Motorised fluorescence mirror turret IX3-FGFPXL XL mirror units (?32) IX3-FUWXL XL mirror units (?32) IX3-FGWXL XL mirror units (?32) IX3-D6REA Motorised 6-position nosepiece UPLFLN4XPH U plan semi apochromat phase objective 4X UPLFLN10X2PH U Plan Semi Apochromat phase objective 10X LUCPLFLN20XPH LWD plan semiapochromat phase objective 20X LUCPLFLN40XPH LWD plan semiapochromat phase objective 40X DP75-CSS 1.1 in. color CMOS Camera IX3-TV1XTL T-mount Adaptr for Large Formt Cameras | 詢價 |
IXplore Standard 細胞高級熒光成像系統 | IX73P2F-PH/FL | IXplore Standard system for Dual-Fluo Appalication Configuration including: IX73P2F IX73 2-port frame IX3-CBM Control box M(For motorised function) U-HSCBM Hand switch RS232C Interface cable U-CBF Control box for fast filter whee (2x) U-IFCBL100 Interface cable,100 cm (2x) WHN10x Eyepieces WHN10x-H Eyepieces U-CT30-2 Centring telescope U-TBI90 Tilting binocular tube IX3-SVR Mechanical stage with right handle IX3-HOW Microplate holder IX-HOS Slide glass holder IX3-HO35D Dish holder BX3-SSU Scanning stage with ultrasonic fast drive IX3-ILL Transmitted illuminator 45FR Filters 45-LBD-IF Filters 45-ND25 Filters 45-ND6 Filters 43IF550W45 Filters U-LH100-3 100 W halogen lamp housing U-RMT Extension cord JC12V100WHAL-L 100W Halogen bulb TH4-100 Power supply unit TH4-HS Hand switch UYCP-33 Power cord IX3-LWUCDA Motorised LWD condenser U-IFCBL200 Interface cable,200 cm IX-PHL Phase contrast ring slit（30mm dia.） IX-PH1 Phase contrast ring slit（30mm dia.） IX-PH2 Phase contrast ring slit（30mm dia.） IX3-RFAL L-shaped fluorescence illuminator IX3-RFALFE L-shaped fluo-illuminator with fly-eye lens 25ND6 Filters 25ND25 Filters U-FSHU Motorised fast shutter U-IFCBL100 Interface cable, 100 cm U-RFL-T Power supply unit for mercury lamp U-LH100HGAPO 100 W mercury apo lamp housing USH-103OL 100 W Mercury Burner UYCP-33 Power cord U-HGLGPS 130 W mercury lamp housing with fibre U-FFW Motorised fast filter wheel U-FFWEM IX3 Emission Filter Wheel IX3-EMDECK Deck Adapter for U-FFWEM for IX3 U-FSHU Motorised fast shutter U-FFWADP Adapter for light guide illumination system U-LLG150 Liquid light guide (1.5 m) U-LLG300 Liquid light guide (3 m) SHI-130OL IX3-RFACA Motorised fluorescence mirror turret IX3-FGFPXL XL mirror units (?32) IX3-FUWXL XL mirror units (?32) IX3-FGWXL XL mirror units (?32) IX3-D6REA Motorised 6-position nosepiece UPLFLN4XPH U plan semi apochromat phase objective 4X UPLFLN10X2PH U Plan Semi Apochromat phase objective 10X LUCPLFLN20XPH LWD plan semiapochromat phase objective 20X LUCPLFLN40XPH LWD plan semiapochromat phase objective 40X DP75-CSS 1.1 in. color CMOS Camera IX3-TV1XTL T-mount Adaptr for IX83/73 & Large Formt Cameras | 詢價 |
-
