——如何用好超低溫冰箱凍存架(六)

      常見的普通側取式凍存架，規格從1英寸-5英寸有多種。同規格不同型號凍存架，縱深和層數有別，但隔層高度不變。而不同規格的凍存架因隔層高度大相徑庭，儲存功能難以相互替代。存儲樣品類型多樣化，單一規格凍存架已陷于獨木難支的困境，實驗室管理者不得不考慮添置更多規格類型的凍存架。這是常規凍存架固有的技術局限性，它給凍存架的高效使用和有序管理帶來了持續的挑戰。
       Thermo Scientific Forma 900系列立式超低溫冰箱原裝側取式凍存架，據《國產超低溫側取式凍存架的結構與特點》提出的分類標準，可歸入隔斷型側取式凍存架。然而，與國內外其他廠商開發的側取式凍存架比，Thermo這種側取式凍存架的從結構到功能都存在顯著區別。其內部結構化繁為簡，設計獨具匠心，使得產品功能拓展和使用的靈活性，百變十足，出神入化，令人嘆為觀止。

       下面讓我們來揭開其面紗，先睹為快。

1. 隔板高度可調-充滿魔性

       Thermo Scientific Forma Adjustable Side Access Rack，即可調節的側取式凍存架。這里的“可調節”是指凍存架隔層的層高可調。為了實現這項功能，凍存架在設計上引入兩個重大創新。

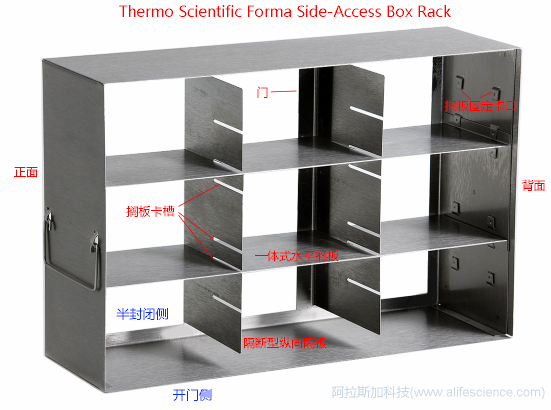

       以Thermo 3英寸側取式凍存架920009為例，如圖所示，凍存架內部為隔斷型縱向隔板與一體式水平隔板組合設計，橫縱隔板以卡槽相互嵌套方式固定，而摒棄了國產廠商常用的分段、分層鉚釘連接設計。不僅如此，縱向隔板上除與標準層高適應的主卡槽，還在距離主卡槽上下一定距離開具了備用卡槽。

       于此相應的是，凍存架的前后面板上，布置了多對水平隔板的安裝卡槽，這些卡槽位置與縱向隔板卡槽的高度一 一對應。

水平隔板安裝在不同卡槽位置，則凍存架上下相鄰兩層的層高隨之發生變化。這樣，用戶可根據實驗樣品和容器外形高度的特殊要求，在相當大范圍內自由調整。必要時，甚至可以直接取消該層隔板，把層高擴展到最適合高度。

       所有卡槽均為可插拔設計，無需鉚釘和螺絲固定。用戶無需電鉆打掉鉚釘，無需重新鉆眼，無需......，只需徒手把隔板橫向拉出來，再重新插入就行了。

       這種安裝固定方式，賦予了用戶自主魔幻DIY的神奇力量，具有隔層空間高度可根據樣品尺寸任意調整的極大靈活性，實現了一架多用的功效。而市面同類型產品面臨的凍存架固定層高限制了儲存樣品類型的難題，在Thermo的魔性側取凍存架面前將一掃而空!

2. 結構工藝簡化-巧奪天工

       通常，廠商要成就一款精美絕倫的產品，在功能與結構的設計、材料與工藝的優化等方面需要投入不菲代價。這種成本風險往往抑制了企業對產品革新的內在動力。

       幸運的是，Thermo層高可調型側取式凍存架，在實現功能擴展極致靈活的同時，工藝做到了極致簡化，實現了產品先進性與成本可控性的絕妙平衡。

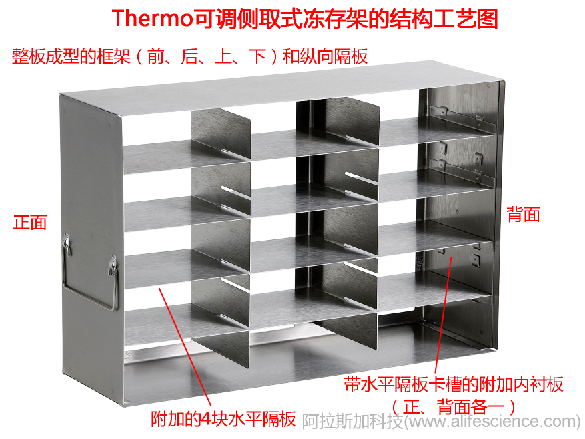

       細看下面這張Thermo 900系列單門立式超低溫冰箱及雙門超低溫冰箱下層箱體所用的側取式2英寸凍存架（920015）的標示圖，可以發現：整個5層×3盒位的側取式凍存架是由3+N塊板材組成的

       3是指整體外圍框架加前、后各一塊隔層卡槽板。如圖所示，2塊帶有多組水平隔板安裝卡槽的內襯板緊貼前、后側面板的內面，分別通過三組鉚釘與面板固定。

       N指的是水平隔板數。它與凍存架的層數有關，即N=層數-1。以圖中的Thermo 2英寸側取式凍存架920015為例，5層的凍存架結構分拆后，得到3+4塊獨立板材，共計20處鉚釘。

       其整體結構設計是如此精巧簡單、別出心裁，再通過整板沖壓成型生產工藝，使強大功能呼之欲出。

3. 凍存架的革命-任重道遠

       在《實驗室常用的超低溫凍存架一瞥》中，曾討論過市面標準制式的2-3英寸凍存架適所用的樣品類型，并提出單一規格凍存架很難勝任多樣化實驗樣品儲存要求，在超低溫冰箱凍存架配置方案中，須重視多種規格凍存架的配置比例。

       從本文討論結果看，Thermo Forma 900系列立式超低溫冰箱配套的層高可調型側取式凍存架，作為一種標準制式產品，簡單實用，不失為一種以少勝多、化繁為簡的較理想解決方案。

       當然，術業有專攻，層高可調型側取式凍存架方案也只能解決部分規格尺寸上的難題。不同行業實驗室的樣品儲存要求有別，有的樣品并非規則尺寸規格凍存盒和常規凍存架所能儲存，此時，特殊功能和尺寸的凍存架的需求，就提上了議事日程。這一問題，還是留待《立式超低溫冰箱特殊定制型凍存架》一文來討論吧。
