——如何用好超低溫冰箱凍存架(五)

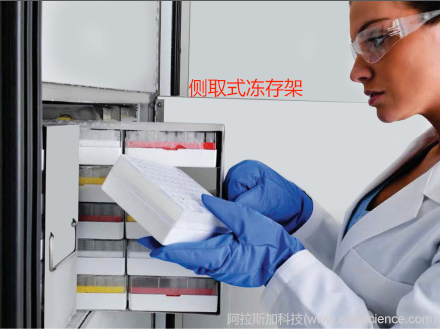

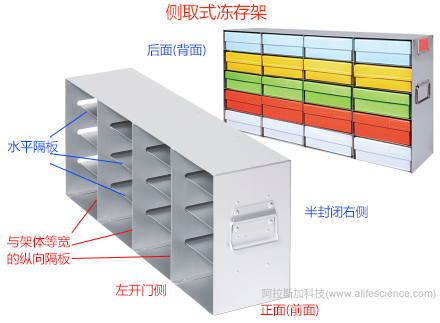

      側取式凍存架(Side Access Freezer Rack)，是立式超低溫冰箱最常見的樣品儲存架，框架內部由橫向分層隔板與縱向支撐隔板形成的格柵，每個小格為一個單獨儲存單元。架呈前后方向擺放，只有左側一側可供樣品自由滑動出入，故稱為側取式凍存架、側開門式凍存架。

      與抽屜式凍存架只需拉出樣品所在抽屜即可完成存取操作不同，側取式凍存架采用前后縱深空間布局，通常在正面設置把手，只有將凍存架整體拉出箱體才能暴露全部樣品。因此，操作需施較大力氣克服冰霜阻礙和摩擦阻力，但用力過猛容易使拉拽過度凍存架滑出箱體掉落磕碰。另一個不可忽視的影響是，凍存架拉出后，其先前占據空間成為一條開闊氣流通道，冷空氣無阻礙地泄漏流失，箱內溫度快速上升，干擾箱體內其他樣品穩定存儲。尤其是操作時間較長，溫度上升超過5℃還會引起高溫報警。

      側取式凍存架的品質決定于其結構與工藝。其中，內部縱向支撐隔板承擔分割各隔層空間的功能，還縱向連接架頂面、底部和各層隔板，為加強主體框架結構強度的中堅要素?？傮w上，縱向支撐隔板有隔斷型和半隔斷型兩種設計結構，相應地，凍存架據此也可劃為2個類型。我們可從國產凍存架入手來分別了解這兩類側取凍存架的特點。

1、隔斷型側取式凍存架

      隔斷型側取式凍存架采用的縱向支撐隔板，寬度約13.6-14.0cm，與水平隔板寬度一致，或?qū)捰跈M向隔板而與架寬平齊。它從左向右貫通隔層空間，實現對隔層完整分割，所形成的隔間獨立互不連通。

      多數情況下，這種支撐隔板的頂、底兩端和右緣帶90°直角折邊，通過折邊分別于框架頂部、底板和框架右側鉚接固定。隔板右緣可以直角折邊，用作阻擋物品滑出的“門”，使物品只能從左側存取，也有部分產品的縱向隔板為無“門”設計。

      隔斷型側取架的水平擱板可進一步細分為兩種，即一體式隔板和分體式隔板結構。

1.1 分體式隔板

      eppendorf 6001021210、海爾DCJ-54-A型2英寸側取式凍存架代表的是分體式水平隔板，每個存儲單元的承重水平擱板為獨立的隔板，一格一塊。擱板兩端帶90°直角折邊，通過鉚釘與外圍框架、縱向支撐隔板連接。

      凍存架分層、每層工位越多，水平擱板數量和安裝施工量也越大。如海爾DCJ-54-A凍存架，為5層×4工位布局，所需安裝擱板數量為（5-1）×4=16塊；同理，DCJ-35-A型3英寸側取式凍存架為3層×5工位，所需擱板數則10塊。

1.2 一體式水平隔板

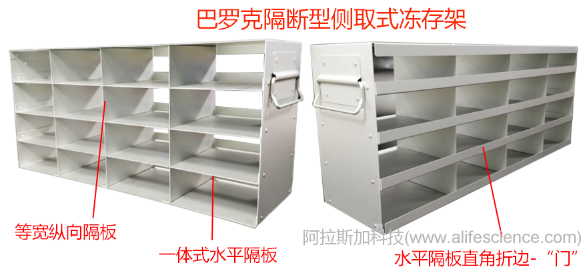

      以巴羅克側取式凍存架為代表的是一體式水平隔板。每層的水平隔板為一塊完整擱板：前后兩端通過90°直角折邊與外圍框架連接，右側的直角折邊形成水平門阻攔樣品滑出，通過卡槽與縱向隔板相互嵌套鏈接。

      這種全隔型結構側取式凍存架，不僅結構牢固，而且這種儲物格完整分割，可防止凍存盒之間接觸和盒間冰凍粘連，更便于樣品存取。

      這種側取凍存架結構簡單，可大量采用整板沖壓制作加工工藝。

2、半隔斷型側取式凍存架

      半隔斷型側取式凍存架是市面最常見的類型。

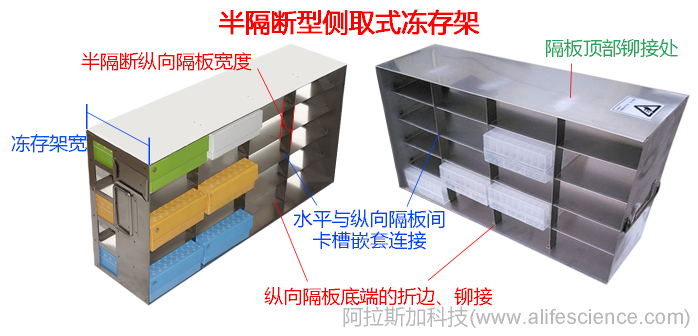

      以青島永合R254A型2英寸側取式凍存架為例，其最顯著的標志是縱向支撐隔板寬度較窄，不到凍存架正面寬度一半，安裝在凍存架的開門側（左側）。縱向隔板只是對隔層空間起區分和部分隔斷作用，同一隔層的各隔間仍為互通狀態。

      水平擱板的前、后及右側三面邊緣為90°折邊，僅左側平坦開放。右面折邊則發揮門擋作用，使得物品只能從對側存取。前、后側的折邊與主體框架鉚定，以加強凍存架橫向結構聯系，有利于應對較大的拖拉外力。擱板開門側帶卡槽嵌入縱向隔板，通過點焊方式彌補連接處縫隙或輔以三角形支撐結構支撐水平擱板，強化支持載物承重能力。半隔板上、下兩端同樣是通過90°直角折邊與框架主體鉚接。

      半隔型側取式凍存架結構相對簡單，工藝簡便，成本低廉。

3、國產側取式凍存架產品的現狀

      國產半隔斷型側取式凍存架，用材少，簡單的鉚釘工藝、打磨拋光就可以成型，技術門檻低。廠商遍地開花，且不乏山東巴羅克、海門羅泰克、青島永合等較知名品牌。但因缺少統一行業標準，區域內市場規模差異，加之自身工藝設備條件參差不齊，產品品質一派魚目混珠亂象。

      全隔斷型側取架，結構安裝工藝復雜，成本高，則限于海爾生物、海門如意等少數專業廠商在產。

      國產凍存架規格主要包括2英寸、3英寸兩種，其次是儲存酶標板、PCR板儲存為主的1英寸架。海門羅泰克開發的可供50mL離心管儲存用的紙質凍存管盒(盒體標稱尺寸為W150×D150×H125mm) ，屬已實現規格固化的特殊尺寸凍存架。此外，《實驗常用樣品容器與超低溫冰箱凍存架匹配表》中列出的2.5英寸、3英寸、4英寸和5英寸的凍存架，公開信息渠道，未見明確技術規格和量產信息。

      產品開發設計與市場需求脫節，規格殘缺不全，在一定程度限制了凍存架購買的便利性和充分發揮使用價值。閱讀《Thermo Forma 900系列立式超低溫冰箱側取式凍存架性能特點》，對比Thermo開發的可調式側取式產品，國產側取式凍存架產品體系的這一技術劣勢暴露無遺。
