（前續：一、相差顯微技術的基本構成要素）

3、環形光闌-相位板共軛

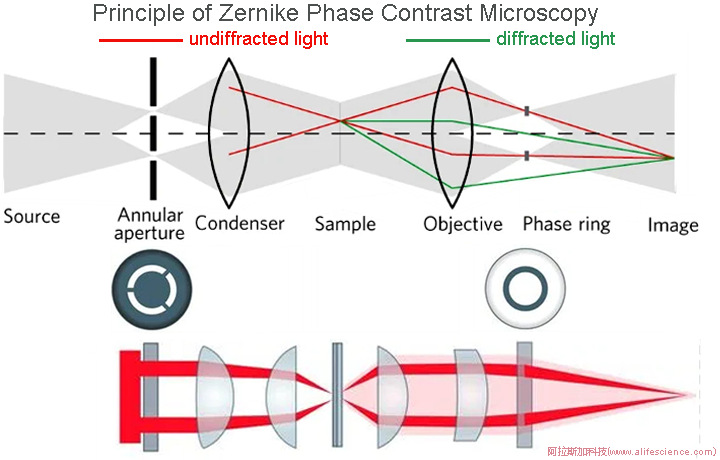

       從相襯干涉光路圖看，環形光闌處于聚光鏡的前焦點平面上。若圓環狀照明光束平行穿越環形光闌，被聚光鏡組匯聚成小光斑投射到樣品平面（聚光鏡后焦平面）。從薄而透明的樣品層透射后，大部分光以入射前的傳播方向前行并被物鏡收集和重新聚焦于物鏡像平面。
       兩束照明光源在樣品平面交叉呈現為對稱的X型。環形光闌光環的直徑、寬度決定著4條X型光臂間的夾角大小和光束的粗細。同一個光闌在與不同數值孔徑的物鏡組合時，物鏡聚光性能差別，使得物鏡后方光路前行角度、直射參考光在相位板上投射角度、位置和面積均產生變化。這就要求物鏡相位板安裝位置、盤面通光面積大小、共軛區與補償區直徑大小、位置及寬度都要相應調整，以確保直射參考光、樣品衍射光能各行其道，從相位板設定區域穿過，以減少三個分區間雜散光竄擾。因此。特定環狀光闌與具有相應相位板的物鏡組合，兩種透射光的光路復合后才能產生明暗對比效果理想的相差圖像。

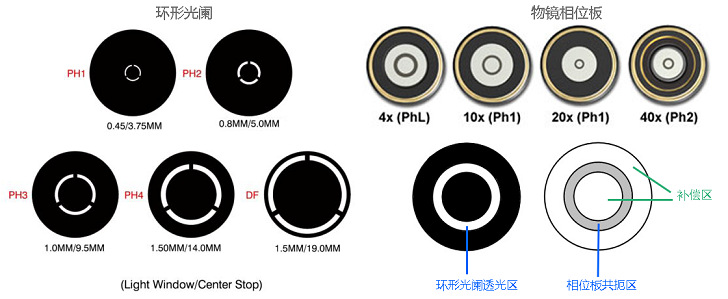

       業內采用PHL、PH1、PH2、PH3、PH4的方法標示環形光闌的技術規格。PH后面的字符或數字代表與之匹配的相差物鏡數值孔徑（Numerical Aperture, NA）值。通常，PHL物鏡NA值≤0.13，PH1物鏡NA值≤0.50，PH2物鏡NA值為0.55-1.0，而PH3、PH4物鏡屬于NA大于1.0的60X、100X倍率的油鏡。
       環形光闌的環帶寬度、直徑隨著PH數字增加而加大，而相位板通光區（共軛區+補償區）直徑和寬度則隨PH數字增加而縮小。一旦調整相位板在光路中所處位置，則板的總通光面積、共軛環及補償區大小、比例均需相應重新調整優化，以實現衍射光與直射參考光線的分離與調制效果最優化。而這將意味著物鏡相襯規格的變化。各品牌廠商的20X相差物鏡通常有20X PH1和20X PH2之分，其內涵及道理就在于此。

二、倒置相差顯微鏡相襯元件的運用方法和新趨勢

       無論儀器配置、操作使用，都應遵從光闌、物鏡相位板規格匹配原則。如PH1光闌，只能與帶PH1標識物鏡配套使用。

       蔡司、徠卡及Olympus等廠商已在常規40X PH2相差物鏡基礎上開發出新的40X PH1物鏡。如此一來，10x、20x和40x三個物鏡可以共享相同的環形光闌。如要在10x、20x、40x倍率物鏡間切換時，無需移動相襯滑塊和環形光闌對中調整，可依舊維持相差觀察效果。因此，活細胞相差圖像采集操作，蔡司Primovert、Leica DMi1、Olympus CKX53等基礎型倒置相差顯微鏡，甚至比Leica DM IL LED、Axiovert 5 TL FL SCB、Olympus IXplore Standard（IX73）等功能復雜的手動顯微成像系統簡便。

       以蔡司Primovert倒置相差顯微鏡為例，NA 0.4聚光鏡相差滑塊具有PH0、PH1和PH2三個相襯光闌孔位。將PH1光闌置于光路時，Plan-Achromat 10x/0.25 PH1、LD Plan-Achromat 20x/0.3 PH1、LD Plan-Achromat 40x/0.5 PH1三個物鏡皆可與之有效匹配，無需重新調整滑板的位置。

       Leica DMi1倒置顯微鏡也采用了類似相襯系統設計。其S40/0.45聚光鏡配置有BF、PH0、PH1和PH2四孔位的相襯滑板，HI PLAN I 10x/0.22 PH1、HI PLAN I 20x/0.30 PH1和HI PLAN I 40x/0.50 PH1三個物鏡具有相同相環。在相差觀察模式下調整放大倍率時，只需旋轉物鏡轉換盤切換10x—20x—40x鏡頭時，無需頻繁變換滑塊相襯光闌。

       相襯光闌與物鏡相位板的嚴格配套要求，這一點在進行顯微鏡系統配置方案制定時應格外注意。

       以Axiovert 5倒置顯微鏡相差應用套裝為例，聚光鏡相襯滑板（Light Ring Slider 或 Phase Contrast Slider，即環形光闌在聚光鏡上固定安裝用的可插拔式多孔位條板）LD 0.4 slider標配有PH 1環形光闌，故所配置的三個物鏡（LD A-Plan 5x/0.15 Ph1、LD A-Plan 10x/0.25 Ph1和LD A-Plan 20x/0.35 Ph1）均為PH1相襯相襯。若使用40x倍率相差物鏡，則可選LD Plan-Achromat 40x/0.5 PH1。滑板空位足夠情況下，還可增配PH2這類NA值更大、分辨率和靈敏度更高的熒光半復消色差或復消色差物鏡。同理，考慮到常用4x物鏡篩選視野的操作習慣，選取Plan-Achromat 4x/0.1 PH0物鏡時，需同時增配一PH0光闌。

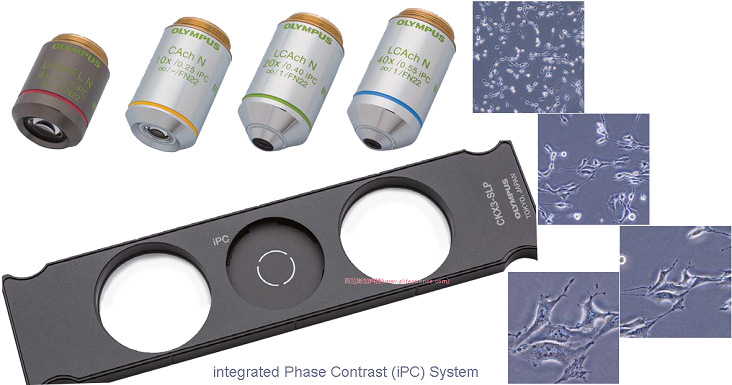

       常規手動倒置熒光顯微鏡中，Olympus CKX53略微特殊。它采用的是集成相差（integrated Phase Contrast, iPC）系統設計。iPC系統由預對中相襯滑板CKX3-SLP和一組四個相襯物鏡套件（UPLFLN4XIPC NA 0.13/WD 16.4mm、CACHN10XIPC NA 0.25/ WD 8.8mm、LCACHN20XIPC NA 0.4/ WD 3.2mm和LCACHN40XIPC NA 0.55/ WD 2.2mm）組成。相襯滑板CKX3-SLP三個孔位的正中位置安裝有iPH環形光闌，全部4X-40X四個相差物鏡通用。調整圖像放大倍率時無需對相差滑板的環形光闌做任何調整，并可確保四個相差物鏡下視野圖像高對比度和細節高清晰度最佳，操作極簡便。

       Zeiss Axio Observer 7、Leica DMi8、Olympus IXplore Pro等電動控制型高級倒置熒光顯微鏡配備有7-8位電動聚光鏡轉盤，一般可安裝多達4-5個環形光闌，對相差類型物鏡的選擇上具有更大靈活性。此外，得益于無線遠光學系統設計，高級研究級倒置顯微鏡的光路節點和接口更多，不僅可物鏡后光路上進行新型內置相差對比法（intermediate phase contrast, IPH)，還可引入微分干涉對比(differential interference contrast, DIC)、霍夫曼調制對比(Hoffman Modualtion Contrast, HMC)、集成調制對比度（intermediate modulation contrast, IMC）調制選項，支持多模式的透射光成像。

三、經典相襯觀察法的技術局限性

       二戰結束后，倒置相差顯微鏡在生物醫學實驗中的廣泛應用，驗證了相襯顯微技術發明的巨大科學價值。此后，業界在此基礎上，引入了透射光濾光片（可參考：《倒置顯微鏡細胞圖像采集中透射濾光片的合理使用》）、水鏡和高性能相差物鏡，使相差圖像的對比度和圖像質量提升到新的高度。

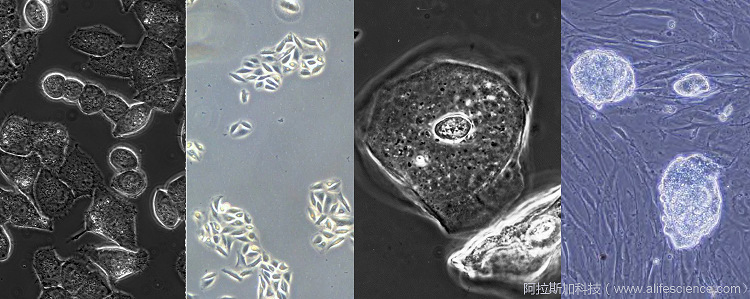

        理想情況下，相差圖像代表的是樣品中微觀結構的折射率和厚度的差異。但遺憾的是，相差圖像中普遍存在兩種偽影（artifacts）效應——光暈和陰影。
       相位光暈（Phase Halo），即細胞等相位體的外緣出現的偽影條帶，是一個強度與樣品相反的圍繞著樣品和亞細胞結構的漫反射光環。當目標相位體比周圍介質暗時，深色的觀察目標將在淺背景上出現明亮光暈。而當觀察目標比周圍介質亮?xí)r，淺色目標將在較暗背景上出現深色光暈。
       陰影效果（Shading off effect）是指在相位體內部呈現的復雜明暗區域圖案現象。如觀察目標為深色，則其中央（如細胞核區域）會出現一明亮環。反之，如目標對象為淺色，則其內部會出現一個中央暗區。

        傳統相差顯微鏡采集圖像存在偽影效應問題，給光暈掩飾區域圖像的真實輪廓和邊界的識別分析帶來很大困難。
        一般認為，偽影的出現屬于相襯觀察技術固有缺陷所致。一個常見的解釋是，偽影的產生與衍射光、直射管跨區竄擾有關：少量的部分樣品衍射光經過相位板共軛環區，其相位發生了延遲（或提前）。而同時，還有一部分直射光從相位板補償區透射。由于兩種光線竄擾技術上在所難免，其疊加到“正常”相干圖像上的綜合結果造成了偽影。
        有業界人士對偽影產生原因有不同理解。其依據是：對iPS 細胞觀察中發現，當物鏡焦點變化時，觀察到圖像中的亮帶從iPS 細胞的外部移動到細胞內部。而這一現象與晶體礦物光學實驗中貝克線（Becke line）的光學特征完全相符。貝克線是指晶體光學實驗中，在兩種折射率不同的透明晶體交界處觀察到明亮光暈及相對灰暗的條帶。當物鏡焦點遠離樣品時，亮線向折射率較高的一側晶體移動，當焦點與樣品拉進時，亮線向折射率較低的介質一側移動。光暈與陰影是細胞與周圍介質的折射率存在差別時發生的必然現象。
        此外，相襯顯微成像技術在兩個方面應用還存在受到限制。
        1） 相差非常適合樣品厚度為5μm以內的薄、無色、透明標本的觀察。但如果標本非常厚，則會導致相位改變結構疊加后樣品的上層清晰而深層則模糊不清的情形以及樣品外緣光暈干擾。相差圖像對iPSC細胞、類器官等厚樣品缺少立體層次表現力。
       2 ） 相位板一定程度上損害了物鏡分辨率。盡管相位物鏡非常適合明場工作。但相位環安裝于物鏡出瞳側，其共軛區會阻擋部分光線輸出，而透射光相位偏移還會引起的輕微干涉圖案。因此，相位板的存在使物鏡對高分辨率、高靈敏度、微弱熒光采集能力下降，造成圖像分辨率損害。
        相襯觀察法不僅是應用上存在局限性，在理論上也有待完善。如在對相襯顯微成像原理、圖像光暈現象解釋和解決辦法上，業界和學界目前還缺少明確而統一的意見。與相襯顯微有關文獻還基本處于在技術原理數理論證層面，缺乏更深入探討和論證。調研中發現，大量公開圖片、資料對相差顯微成像機制的理解、描述上存在不準確甚至謬誤之處。

        理論創新和探索基礎的薄弱，制約了業界對倒置相差顯微成像技術的改進提升空間。

參考文獻

[1] 劉戰存.澤尼克是如何發明相襯顯微鏡的.物理實驗，2000，20(8)：42-44

[2] 周漢明. 相襯顯微鏡與澤爾尼克[J]. 物理, 1993, 22(10)：626-630
[3] 劉中法, 楊藝哲, 方宇,等.基于深度學習的虛擬相襯成像方法.光學學報, 2021, 41 (22): 2217001, 網絡出版
[4] Holzner, C., Feser, M., Vogt, S. et al. Zernike phase contrast in scanning microscopy with X-rays. Nature Phys 6, 883–887 (2010).
[5] Method for observing phase objects without halos or directional shadows. Yoshimasa Suzuki, Kazuo Kajitani, and Hisashi Ohde. 2015, Opt. Lett. 40(5), 812-815.
[6] Tatsuro OTAKI. Apodized Phase Contrast Microscopy and Its Biomedical Applications. Nikon Research Report,2020, Vol.2: 25-31
[7] Robert Bagnell, Jr., Ph.D. Pathology–Light Microscopy-Chapter 10 Phase Contrast (2012)

[8] Zernike, F. Phase-contrast, a new method for microscopic observation of transparent objects. Part II.., Physica: 9, 974-986 (1942).
