一體式數字顯微鏡
Invitrogen EVOS M5000活細胞熒光成像系統
Invitrogen EVOS M5000一體化數字型倒置顯微成像系統，集成直觀觸摸屏操作界面、高分辨率CMOS相機，具有自動聚焦、Z軸聚焦及連續動態成像控制功能，適用于全自動的活細胞圖像采集處理和自動分析。
設備名稱：自動活細胞熒光成像系統 Cell Imaging System
制 造 商：美國賽默飛(Thermo Fisher)公司 產地：美國
品 牌：英捷（Invitrogen）
型 號：EVOS M5000
應用配置方案見：【訂貨指南】
主要功能用途
Invitrogen EVOS M5000活細胞熒光成像系統是一款一體化設計倒置數字式顯微鏡，具有直觀操作界面、先進而靈活的光路系統、精準自動聚焦機制和高分辨率CMOS相機以及連續動態成像功能，適用于無標記和熒光標記的培養活細胞、H＆E染色的組織切片等觀察及圖像采集應用。
性能特點
Invitrogen EVOS M5000活細胞熒光成像系統采用用戶定義四色熒光、透射光和彩色應用，具有自動聚焦，Z 軸層掃功能，延時成像功能。通過直觀的操作界面實現快速切換物鏡、熒光通道，調節光強度、曝光時間等參數，選擇手動或自動聚焦模式拍攝樣本。簡單的鼠標單擊即可實現多通道熒光成像和彩色明場圖像采集。利用自帶圖像軟件分析功能，可立即對細胞圖像進行定量分析，如細胞計數、細胞活力等數據分析處理。
1、成像和分析完全集成式一體化操作
EVOS M5000采用科研級高靈敏度3.2 MP (2048 x 1536像素)單色CMOS 照相機，高質量、長工作距離和蓋玻片校正物鏡，確保在四個熒光通道、LED透射光相位對比及彩色模式下，單色照相機為檢測微弱的熒光信號提供極佳的靈敏度，適合采集各種細胞和組織樣品（如 H&E 染色組織切片）高質量、低噪音的彩色圖像并實現定量分析。
可互換的容器支架可適應包括玻片、多孔板、培養瓶和皮氏培養皿在內的大多數容器類型和尺寸。
2、活細胞檢測
EVOS M5000具有自動聚焦功能，可以對不同聚焦平面進行Z-Stack掃描，拍攝同一視野下不同焦平面的圖像，從每張圖像中提取聚焦效果最佳的像素，生成Maximum Projection圖像，或進行三維重構。適合厚組織樣本、神經元及網絡研究、3D細胞微球等樣品成像。

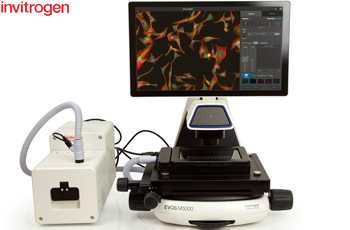

搭配EVOS臺式Onstage Incubator活細胞培養室，精確控制濕度、溫度、CO2、O2或N2濃度，模擬生理環境，通過時間序列成像控制對活細胞生長進行監測，用于細胞缺氧實驗、胚胎發育、細胞遷移等動態觀察應用。
3、Celleste圖像分析軟件
Celleste軟件與EVOS顯微鏡相結合，可無縫采集、保存、處理、檢測和分析圖像并生成數據報告。
高級程序控制功能
Celleste圖像分析軟件提供了自動聚焦、Z-stack掃描、Time-Lapse時間延遲圖像采集和活細胞連續動態拍攝功能等，適合各類細胞成像要求。
圖像批處理功能
對圖像采集可應用包括智能分割和分類在內一系列圖像處理和增強功能，只需點擊鼠標即可完成。使用自動校準進行多通道疊加，并去除背景，利用各種濾鏡展示細胞結構的關鍵細節。還可將相同的分析方法應用至采用于一組連續動態圖像、掃描圖像或不同處理組的圖像。
圖像檢測和定量分析
軟件操作系統含采集、標識、分析等諸多功能。利用各種測量工具 (如距離、區域、角度和面積)，輕松檢測并分析圖像。可識別連續動態成像中的目標細胞，能追蹤細胞移動或遷移。與EVOS載物臺式培養箱結合使用時，可以在設定的環境條件下連續觀察細胞。
計數和分類
使用各種手動和自動檢測工具，根據面積、長度、形狀和光強度輕松計數并鑒別靶細胞以及亞細胞。
靈活的分割工具使可以根據顏色或強度水平標記圖像。
可以使用一組工具（在實時模式和保存的圖像中均可用）對您的圖像進行分析、編輯和注釋。
配有用于快速采集和分析的內置軟件，包含細胞生長融合度分析和自動細胞計數功能。細胞計數后，根據大小及其他參數分類并顯示計數圖像。
主要技術規格
成像模式 | 熒光、明場、彩色明場和相差 |
成像方法 | 單色、多色、區域掃描（蒙太奇或無縫拼接）； Time lapse成像、Z-stack掃描； 視頻錄制 |
熒光濾鏡單元 | 容納4個熒光光立方和1個明場光立方。 帶有集成硬質濾光片和LED光源光立方，使用壽命＞50000小時 |
物鏡轉輪 | 5位電動轉輪 |
物鏡（選配） | 多種型號的高質量LWD物鏡和蓋玻片校正物鏡可供選擇 |
聚光器 | 60 mm長工作距離聚光器，4位轉輪，帶通光孔徑和3相位環 |
載物臺 | 手動機械X/Y軸掃描載物臺，120mm×80mm移動范圍；樣品適配器可更換 |
聚焦裝置 | 手動聚焦裝置 |
相機 | 3.2百萬像素（2048×1536）單色CMOS傳感器，像素尺寸3.45μm |
數據通信端口 | 3個USB端口，1個DP端口（支持直接輸出至USB和網絡存儲），支持Wi-Fi連接 |
圖像顯示器 | 18.5英寸高清液晶顯示屏，10-90°傾斜角可調節 |
采集的圖像 | 16位RAW單色TIFF、PNG；8位TIFF、PNG、JPG |
視頻或延時圖像 | AVI、WMV |
外形尺寸（W×D×H） | 584×508×482 mm |
重量 | 16.5kg |
安裝運行條件
EVOS M5000活細胞熒光成像系統只能在海拔2Km以下室內使用
工作環境溫度：4℃ - 32℃
工作電源：AC 100-240V AC, 50/60Hz，輸入24 VDC, 5A
相對濕度范圍：30% - 90%
組成配置
EVOS M5000活細胞熒光成像系統出廠標準配置包括EVOS M5000成像儀主機及工作附件包。
EVOS M5000成像儀主機含:
18.5 in articulated LCD monitor (1920×1080 pixel resolution)
Embedded PC (4 GB RAM)
Manual X-Y stage
5?position objective turret
Condenser with 4?position turret
EVOS Condenser Light Shield
Light cube tool
Blank light cube
EVOS M5000附件套件（Accessories Kit）包含以下組件:
Wireless mouse, Mouse pad and keyboard
USB receiver (for wireless mouse and keyboard connection)
USB Wi-Fi adaptor
USB 3.0 flash drive, 16 GB (for image storage, preloaded with user documentation)
EVOS Vessel Holder, Multiwell Plate (AMEPHV022)
EVOS Vessel Holder, Two 25×75 mm slides (AMEPVH001)
EVOS Vessel Holder, Universal (AMEPVH009)
EVOS Calibration Slide (AMEP4720)
EVOS Light Shield
UV shield assembly
Condenser Slider, Block (AMEP4688)
Condenser Slider, 4X Pupil (AMEP4738)
Condenser Slider, Diffusion for Brightfield Applications (AMEPDFS1)
Universal power supply
EVOS Dust Cover
Accessories box with adjustable compartments
2 mm Hex key
EVOS M5000活細胞熒光顯微成像系統可選光學組件為熒光光立方、物鏡。
1、細胞成像可選物鏡
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
1.25x長距平場復消色差物鏡 | Invitrogen | AMEP4736 | each | EVOS. Inf. Apo 1.25x Objective Numerical Aperture 0.04/Working Distance 5.11 mm | 詢價 |
2x長距平場消色差物鏡 | Invitrogen | AMEP4931 | each | EVOS 2X Objective, achromat, LWD Numerical Aperture 0.06/Working Distance 5.62 mm | 詢價 |
2x長距平場復消色差物鏡 | Invitrogen | AMEP4751 | each | Olympus 2X Objective, apochromat, LWD Numerical Aperture 0.08/Working Distance 6.22 mm | 詢價 |
4x長距平場消色差相差物鏡 | Invitrogen | AMEP4932 | each | EVOS 4X Objective, achromat, LWD, phase-contrast Numerical Aperture 0.13/Working Distance 10.58 mm | 詢價 |
4x長距平場復消色差物鏡 | Invitrogen | AMEP4904 | each | Olympus X line 4X Objective Numerical Aperture 0.16/Working Distance 13 mm | 詢價 |
10x長距平場消色差相差物鏡 | Invitrogen | AMEP4933 | each | EVOS 10X Objective, achromat, LWD, phase-contrast Numerical Aperture 0.25/Working Distance 7.45 mm | 詢價 |
20x長距平場消色差相差物鏡 | Invitrogen | AMEP4934 | each | EVOS 20X Objective, achromat, LWD, phase-contrast Numerical Aperture 0.40/Working Distance 6.92 mm | 詢價 |
40x長距平場消色差相差物鏡 | Invitrogen | AMEP4935 | each | EVOS 40X Objective, achromat, LWD, phase-contrast Numerical Aperture 0.65/Working Distance 2.74 mm | 詢價 |
40X長距平場消色差相差物鏡 | Invitrogen | AMEP4635 | each | EVOS Objective, Inf Plan Achro 40X LWD, phase-contrast Numerical Aperture 0.65/Working Distance 3.1 mm | 詢價 |
50x平場消色差油鏡 | Invitrogen | AMPFOP050 | each | EVOS Objective, Plan Achro 50x oil Numerical Aperture 0.95/Working Distance 0.19 mm | 詢價 |
100x平場消色差油鏡 | Invitrogen | AMPFOP100 | each | Evos Objective. Inf Plan Achro 100x Oil Numerical Aperture 1.25/Working Distance 0.15 mm | 詢價 |
4x長距平場半復消色差 相差物鏡 | Invitrogen | AMEP4980 | each | EVOS 4X Objective, fluorite, LWD, phase-contrast Numerical Aperture 0.13/Working Distance 10.58 mm | 詢價 |
4x長距平場半復消色差物鏡 | Invitrogen | AMEP4922 | each | EVOS 4X Objective, fluorite, LWD Numerical Aperture 0.13/Working Distance 10.58 mm | 詢價 |
10x長距平場半復消色差物鏡 | Invitrogen | AMEP4923 | each | EVOS 10X Objective, fluorite, LWD Numerical Aperture 0.30/Working Distance 7.13 mm | 詢價 |
10x長距平場半復消色差 相差物鏡 | Invitrogen | AMEP4981 | each | EVOS 10X Objective, fluorite, LWD, phase-contrast Numerical Aperture 0.30/Working Distance 7.13 mm | 詢價 |
20x 平場半復消色差物鏡 | Invitrogen | AMEP4765EO | each | Olympus 20X Objective, fluorite, correction collar (0–1.6 mm) Numerical Aperture 0.70/Working Distance 0.8–1.8 mm, | 詢價 |
20x長距平場半復消色差物鏡 | Invitrogen | AMEP4924 | each | EVOS 20X Objective, fluorite, LWD Numerical Aperture 0.45/Working Distance 6.23 mm | 詢價 |
20x平場半復消色差物鏡 | Invitrogen | AMEP4698 | each | EVOS Objective, Inf Plan Fluor 20X Numerical Aperture 0.50/Working Distance 2.5 mm | 詢價 |
20x 平場半復消色差物鏡 | Invitrogen | AMEP4763EO | each | Olympus 20X Objective, fluorite , correction collar (0–2.0 mm) Numerical Aperture 0.45/Working Distance 6.6–7.8 mm | 詢價 |
20x長距平場半復消色差 相差物鏡 | Invitrogen | AMEP4982 | each | EVOS 20X Objective, fluorite, LWD, phase-contrast Numerical Aperture 0.45/Working Distance 6.12 mm | 詢價 |
40x平場半復消色差物鏡 | Invitrogen | AMEP4735 | each | EVOS Objective. Inf. Plan Fluor 40x Oil Numerical Aperture 1.30/Working Distance 0.2 mm | 詢價 |
40x平場半復消色差物鏡 | Invitrogen | AMEP4699 | each | EVOS Objective, Inf Plan Fluor 40X Numerical Aperture 0.75/Working Distance 0.72 mm | 詢價 |
40x長距平場半復消色差 相差物鏡 | Invitrogen | AMEP4683 | each | EVOS Objective, Inf Plan Fluor 40X LWD, phase-contrast Numerical Aperture 0.65/Working Distance 1.6 mm | 詢價 |
40x長距平場半復消色差物鏡 | Invitrogen | AMEP4925 | each | EVOS 40X Objective - Fluorite - LWD Numerical Aperture 0.65/Working Distance 1.79 mm | 詢價 |
40x 長距平場半復消色差物鏡 | Invitrogen | AMEP4764EO | each | Olympus 40X Objective, fluorite , correction collar (0–2.0 mm) Numerical Aperture 0.60/Working Distance 2.7–4.0 mm | 詢價 |
40x長距平場半復消色差物鏡 | Invitrogen | AMEP4625 | each | EVOS Objective, Inf Plan Fluor 40X LWD Numerical Aperture 0.65/Working Distance 2.8 mm | 詢價 |
40x長距平場半復消色差物鏡 | Invitrogen | AMEP4983 | each | EVOS 40X Objective Numerical Aperture 0.65/Working Distance 1.79 mm | 詢價 |
60x帶校正環平場 半復消色差物鏡 | Invitrogen | AMEP4849 | each | Olympus 60X Objective, fluorite , correction collar (0.11–0.23 mm) Numerical Aperture 0.90/Working Distance 0.2 mm | 詢價 |
60x長距平場半復消色差物鏡 | Invitrogen | AMEP4926 | each | EVOS 60X Objective, fluorite, LWD Numerical Aperture 0.75/Working Distance 1.28 mm | 詢價 |
60x長距平場半復消色差物鏡 | Invitrogen | AMEP4626 | each | EVOS Objective, Inf Plan Fluor 60X LWD Numerical Aperture 0.75/Working Distance 2.2 mm | 詢價 |
100x平場半復消色差油鏡 | Invitrogen | AMEP4696 | each | EVOS 100X Objective, fluorite, coverslip-corrected, oil Numerical Aperture 1.28/Working Distance: 0.21 mm | 詢價 |
10x平場復消色差物鏡 | Invitrogen | AMEP4905 | each | Olympus 10X Objective, X-Apo Numerical Aperture 0.40/Working Distance 3.1 mm | 詢價 |
20x平場復消色差物鏡 | Invitrogen | AMEP4906 | each | Olympus 20X Objective, X-Apo Numerical Aperture 0.80/Working Distance 0.6 mm | 詢價 |
40x平場復消色差物鏡 | Invitrogen | AMEP4908 | each | Olympus 40X Oil Objective, X-Apo Numerical Aperture 1.40/Working Distance 0.13 mm | 詢價 |
40x帶校正環平場復消色差物鏡 | Invitrogen | AMEP4907 | each | Olympus 40X Objective, X-Apo, correction collar (0.11-0.23 mm) Numerical Aperture 0.95/Working Distance 0.18 mm | 詢價 |
60x平場復消色差油鏡 | Invitrogen | AMEP4910 | each | Olympus 60X Oil Objective, X-Apo Numerical Aperture 1.42/Working Distance 0.15 mm | 詢價 |
100x平場復消色差油鏡 | Invitrogen | AMEP4913 | each | Olympus 100X Oil Objective, X-Apo Numerical Aperture 1.45/Working Distance 0.13 mm | 詢價 |
2、常用熒光光立方選項
名稱 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
DAPI 熒光光立方 | Invitrogen | AMEP4950 | each | EVOS DAPI Fluorescent light cube Ex: 357/44 nm，Em: 447/60 nm for use with DAPI, Hoechst, NucBlue, Alexa Fluor 350, BFP | 詢價 |
GFP 熒光光立方 | Invitrogen | AMEP4951 | each | EVOS GFP Fluorescent light cube Ex: 470/22 nm，Em: 510/42 nm for Use with dyes: GFP/Alexa Fluor 488/Calcein/SYBR Green/FITC/Fluo-4/pHrodo Green | 詢價 |
RFP 熒光光立方 | Invitrogen | AMEP4952 | each | EVOS RFP Fluorescent light cube Ex: 531/40 nm，Em: 593/40 nm for use with RFP/Alexa Fluor 546/Alexa Fluor 555/Cy3/DsRed/Rhodamine Red | 詢價 |
Texas Red 熒光光立方 | Invitrogen | AMEP4955 | each | EVOS Texas red Fluorescent light cube Ex: 585/29 nm，Em: 624/40 nm for Texas Red/Alexa Fluor 568/Alexa Fluor 594/MitoTracker Red/mCherry | 詢價 |
Cy5 熒光光立方 | Invitrogen | AMEP4956 | each | EVOS CY5 Fluorescent light cube Ex: 628/40 nm，Em: 692/40 nm for use with Cy5，Alexa Fluor 647，Alexa Fluor 660，DRAQ5 | 詢價 |
Cy7 熒光光立方 | Invitrogen | AMEP4667 | each | Cy7 Fluorescent light Cubes Ex: 710/40 nm，Em: 809/81 nm for use with Cy7, IRDye? 800CW, DyLight 750 | 詢價 |

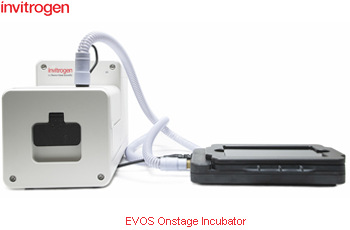

3、載物臺活細胞培養單元（Onstage Incubator）
載物臺式培養箱能夠精確控制溫度、濕度和氣體（常氧或低氧條件下）濃度，用于常氧或低氧實驗，可在生理條件下進行各種生物學探索及研究。
EVOS M7000成像儀與 EVOS 臺式培養箱環境箱完全兼容，可用于溫度、氣體和濕度的控制。由于能夠產生低氧和常氧條件，可以用高度靈活的延時自動化程序長時間研究活細胞。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
載物臺式培養系統 | Invitrogen | AMC2000 | set | EVOS Onstage Incubator (OSI-2) for EVOS M5000 and EVOS M7000 imaging systems For Time-lapse imaging Application Including: Stagetop Environmental Chamber Control Unit Master Stage Plate (AMEPVH106) Light shield and light shield cover Sensor data cable with 6-pin connector Cable, USB 2.0 A-to-B, 180 cm (6 ft) Heated hose with temperature control, 180 cm (6 ft; AMEP4728) Gas line, 1/8 in. ID, 1/4. OD (AMEP4732) Push-to-connect gas line adaptor, 1/4 in. NPT male (3 each) Standard-head open-end wrench Hex screw driver (2 mm) Power cord | 詢價 |
基本耗材
(略)
訂貨指南
Invitrogen EVOS M5000活細胞熒光成像系統支持細胞相差、多色熒光觀察應用。單色高分辨率CMOS數碼相機，特別適合細胞熒光圖像的采集和熒光定量分析。
借助于功能強大的Celleste Image Analysis Software，Z-stack進行多焦平面圖像的采集，可對厚度較厚和不平整組織細胞高清晰度成像。
搭配EVOS顯微鏡載物臺頂部的細胞培養單元與Celleste軟件延時成像控制功能，可用于長達多個小時或幾天的活細胞成像。
套裝名稱 | 貨號 | 套裝描述 | 報價 |
M5000細胞熒光成像儀主機 | AMF5000 | Invitrogen EVOS M5000 Imaging System Includes: EVOS M5000 Imaging System EVOS M5000 Accessory Kit (LED light Cube and Objective not included) | 詢價 |
M5000細胞熒光成像系統 基礎應用套裝 | AMF5000-PH-FL | Invitrogen EVOS M5000 Imaging System with 2D Deconvolution Module Includes: EVOS M5000 Imaging System (AMF5000) DAPI Fluorescent Cube GFP Fluorescent Cube Texas Red Fluorescent Cube LWD Plan Fluorite 4x PH; WD 10.58 mm LWD Plan Fluorite 10x PH; WD 7.13 mm LWD Plan Fluorite 20x PH; WD 6.12 mm LWD Plan Fluorite 40x PH; WD 1.6 mm | 詢價 |
M5000活細胞 延時成像應用套裝 | AMF5000-live | Invitrogen EVOS M5000 Imaging System with incubator module Includes: EVOS M5000 Imaging System Celleste 6 Image Analysis Software Celleste 2D Deconvolution Module DAPI Fluorescent Cube GFP Fluorescent Cube Texas Red Fluorescent Cube Cy5 Fluorescent Cube LWD Plan Fluorite 4x PH; WD 10.58 mm LWD Plan Fluorite 10x PH; WD 7.13 mm LWD Plan Fluorite 20x PH; WD 6.12 mm LWD Plan Fluorite 40x PH; WD 1.6 mm | 詢價 |
-
