一體式數字顯微鏡

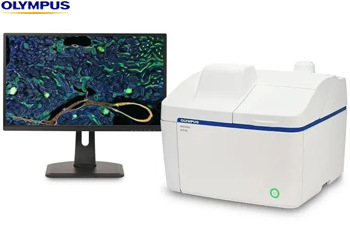

Olympus APX100一體式智能熒光顯微鏡
APX100一體式數字熒光顯微鏡分為APX100標準成像單元應用型（APX100-SU）、APX100高端成像單元應用型(APX100-HCU)兩個功能系列，支持常規相差觀察、奧林巴斯新型梯度相差觀察、多色熒光觀察法。系統將AI輔助智能控制、高性能物鏡與cellSens高級圖像采集處理功能相結合，可簡便快速采集活細胞多模式高品質圖像。
設備名稱：智能數碼成像系統/All-in-One Microscope/Digital Imaging System
制 造 商：日本儀景通株式會社（evident scientific） 產 地：日本
品 牌：奧林利巴斯(Olympus)
型 號：APX100
配置方案見：【訂貨指南】
主要功能用途
Olympus APX100一體式智能熒光顯微鏡將智能控制、高性能光學元件與cellSens高級圖像采集處理功能相結合，可快速、簡單地采集活細胞、組織病理切片多模式高品質顯微鏡圖像。
性能特點
APX100一體式數字熒光顯微鏡采用了高端光學元件、智能化及自動控制功能和圖像處理分析技術，可滿足簡便快速、超高靈敏度、高品質細胞相差、立體視覺圖像、熒光圖像采集要求。
1、成像全流AI程智能管理功能
APX100系統采用AI輔助技術，智能樣品導航器和快速自動對焦，可快速、簡單地采集專家級質量的顯微鏡圖像。
自動樣品導航：將樣品放入樣品架時，APX100系統自動樣品探測，啟動智能樣品導航器自動獲取宏觀概覽圖像，內置AI隨后定位樣品并自動將樣品對準物鏡，以便在用戶設定觀察方法后立即開始采集圖像。APX100支持多種玻片、培養皿和微孔板研究成像應用。樣品類型方面，APX100兼容標準玻片、35mm培養皿、多孔板和各種不規則形狀的容器。
高速自動對焦：APX100搭載全新的自動對焦（AF）技術，可在瞬間幫助用戶找到理想的成像焦面。自動對焦速度比傳統手工對焦操作效率提升。另一方面，在進行長時程活細胞成像時保持焦面穩定。系統內置多點聚焦功能允許為成像區域設置不同的焦平面采集拼接清晰圖像，適合較厚且不平整的樣品觀察和成像。
防光漂白工作模式（Photobleaching Prevention Mode）：無需持續地使激發光照射樣品，僅在如圖像采集、載物臺移動、自動對焦時才照射到樣品。而整個觀察過程中，電腦屏幕顯示圖像是連續的，可以隨時進行圖像評估。由此看避免持續激發光照射產生光漂白（photobleaching）和光毒性（phototoxicity）問題。
調用圖像采集設置功能：APX100系統確保所有重要的采集設置與圖像數據一起保存，以便在將來的實驗中調用。適用于實驗結果的驗證需要引入重復實驗或在不同批次樣品數據之間進行比較。
快速高效的數據管理功能：APX100系統采集圖像時，軟件會自動根據拍攝日期、樣品類型和先后順序自動生成相應的文件夾保存數據（使用多孔板時，數據會分別存放在對應的孔位文件夾中）。清晰一致的索引方式讓數據組織有序，易于查找。
2、高級圖像處理與分析功能
cellSens圖像數據的處理分析：通過cellSens圖像分析插件，可以使用多種分析功能，如對細胞內信號進行計數、分析延時數據的亮度變化以及運用TruAI深度學習技術識別特殊的生物學結構。從藥物測試過程中對多種細胞核表型進行預測，到對腎小球的快速識別和分割，TruAI深度學習解決方案提供了高效、可靠的結果。
可將多通道、拼接、延時和Z堆棧采集的任意組合，構建多維度圖像成像方案。
多孔板導航（Well Plate Navigation）：使用多孔細胞培養板，進行每個孔多個觀察位點的自定義采集模式。
多通道圖像采集（Multichannel）：具有觀察多色樣品并結合相襯或梯度相差對比法等其他成像模式，通過自動曝光和每個通道Z偏移控制，快速采集和顯示多模式圖像，可適應多種實驗需求。
圖像拼接（Stitching）功能：以高分辨率快速采集整個組織樣品或評估大面積細胞培養瓶的狀況。適用于明場、熒光、傾斜或不均勻的樣品圖像的高精度拼接。
Z堆棧（Z-Stack）功能：沿Z方向采集多個圖像以適應厚樣品，創建全景在焦圖像。
延時成像（Time-Lapse）控制：內置減震機構有助于確保穩定的圖像采集，而搭配可選培養箱，可持續記錄活細胞或整個培養物隨時間的變化。

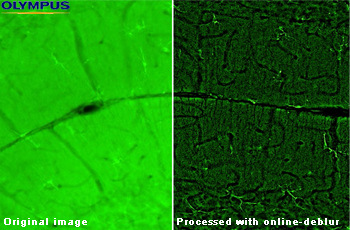

TruSight消卷積圖像處理：APX100具有多種提高圖像質量的工具，包括實時去光暈和TruSight消卷積。TruSight消卷積算法提高了圖像信噪比和分辨率以及看到厚樣本中更深層位置。當與硅油物鏡結合使用時——系統可實現對細胞和組織的高分辨率和3D圖像采集。

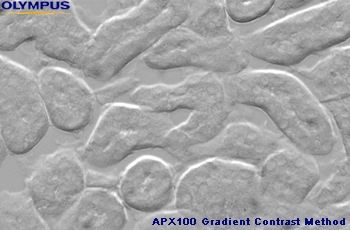

3、獨特的梯度相差對比法（Gradient Contrast, GC）觀察方式
APX100一體式數字熒光顯微鏡搭載全新的梯度相差對比法（Gradient Contrast, GC）透射光觀察方式?？刹杉罴毎蛭慈旧〗M織切片的照明均勻、清晰、高反差的立體感圖像。相比于相襯（PH），無需專門的微分干涉相差或相差光學元件，適用于任何物鏡。這種觀察方法受多孔板孔壁附近彎液面、容器蓋子，和凝結水滴的影響小，可用于玻璃和塑料底培養皿及多孔板。它允許透過皮氏培養皿和多孔板的塑料蓋直接進行活細胞觀察和圖像采集，降低操作中樣品污染暴露風險。
4、物鏡電動球差校正控制功能
為獲得清晰圖像，通常需需手動調整物鏡的校正環，以消除蓋玻片或容器底壁厚度造成的像面球差影響，實現清晰成像效果。
APX100一體式數字熒光顯微鏡標配電動球差校正部件。在透過玻片、塑料孔板或進行深層觀察時，可直接通過軟件調整物鏡球差校正環的位置。用戶可為玻璃或塑料容器選擇預設條件，或進行自定義調整以確保圖像質量。

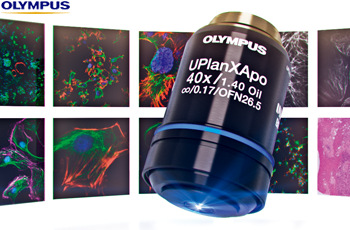

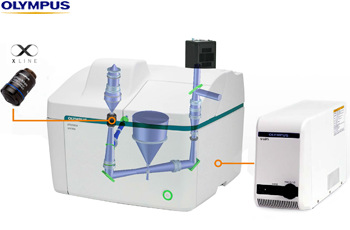

5、集成高性能光學元件
APX100一體式數字熒光顯微鏡采用高顯色性LED透射光源，透射光成像具有極佳的色彩還原度。
寬光譜LED熒光光源可提供最多7色熒光通道成像。
A Line 20倍相襯物鏡（UCPLFLN20XPH）的數值孔徑為0.7，能夠對塑料培養皿或多孔板中的細胞進行明亮的高分辨率成像。
大多數物鏡-包括X Line和硅油浸沒式物鏡，與APX100系統配合使用。APX100搭載X LINE物鏡，并選配適合觀察活細胞及厚樣品的硅油物鏡，和適合觀察塑料培養皿中生長細胞的長工作距離物鏡，為高級研究獲取高質量圖像提供便利。
選擇APX100 Extra Sensitive或APX100 Live配置套裝，所搭載的sCMOS 高靈敏度科研相機，可以極高靈敏度拍攝樣品動態過程細節。
6、安裝使用便利
APX100一體式數字熒光顯微鏡內置防振動裝置和遮光光學元件，可可以放置在常規的實驗臺上使用。
箱體式的設計可以屏蔽環境光的干擾，無需暗室將儀器直接安裝在實驗臺上，在光線明亮的房間里對樣品即時成像操作。
主要技術規格
APX100一體式數字熒光顯微鏡分為APX100標準成像單元型（APX100-SU）、APX100高端成像單元型(APX100 high-end camera unit, APX100-HCU)兩個系列。
APX100-SU可使用高性價比640萬像素單色CMOS單色相機采集熒光圖像數據，而APX100-HCU則支持寬視野、高靈敏度、高圖像采集速率的sCMOS相機。APX100-HCU根據觀察應用對象側重點不同分為APX100 Extra Sensitive（超高靈敏度成像型）、APX100 Live（活細胞成像型）兩種鏡架可選。
APX100 Extra Sensitive標配X Line物鏡系列通用平場擴展復消色差物鏡（10x，20x，40x，60xO），而APX100 Live 專門針對活細胞成像應用設計，采用了X Line物鏡系列物鏡（10x，20x，40x）與UPLSAPO30XS通用平場超級復消色差硅油物鏡，圖像分辨率更高，特別適合梯度相差觀察、多色熒光觀察。
型號 | APX100 Standard unit | APX100 Extra Sensitive | APX100 Live |
顯微鏡部分 | |||
觀察方式 | 明場（彩色/單色模式），相襯，Gradient contrast，熒光 | ||
宏觀光學系統 | 內置0.07x宏觀物鏡（Macro optical） | ||
物鏡配置 | XAPO (20x/40x) UPLFLN10X2PH/UCPLFLN20XPH | XAPO (10x/20x/40x/60xO） | XAPO (10x/20x/40x）; SAPO（30xS） |
物鏡轉盤 | 6孔位電動物鏡轉盤 支持單孔位電動球差校正，另外5孔位為標準物鏡孔位 | ||
透射光照明 | 內置科勒照明，高顯色性LED透射光光源 | ||
聚光鏡 | 工作距離45 mm,含PHL，PH1，PH2和PH3相差環板 | ||
載物臺 | 自動控制的電動XY載物臺 | ||
對焦機構 | 自動控制的電動Z軸 | ||
載物臺樣品托架 | 玻片（3 片）；35 mm 培養皿（3 皿）；多孔板；通用型 | ||
光學變倍器 | 彩色/單色相機：0.5x | 彩色相機：0.5x，單色相機：1x和2x可調 | |
熒光照明 | 光導式熒光光源（U-LGPS），熒光復眼照明 電動ND調節(100%，25%，和6%), | ||
熒光通道數 | 8孔位電動熒光激發塊轉盤，18種熒光激發塊可選 | ||
減震機構 | 內置 | ||
數碼相機配置 | |||
彩色相機 | 640.1萬像素，1/1.8 彩色CMOS | ||
單色相機(Monochrome camera) | 640.1萬像素，1/1.8 單色CMOS | 高靈敏度sCMOS | |
軟件 | |||
標配操作軟件 | cellSens APEX | ||
智能樣品導航 | 標配 | 標配 | 標配 |
全電動多色熒光 | 標配 | 標配 | 標配 |
多位點和大圖拼接 | 標配 | 標配 | 標配 |
Z-Stack | 標配 | 標配 | 標配 |
受限迭代消卷積 （CI Deconvolution/CS-S-DE-VF） | 選配 | 標配 | 標配 |
延時拍攝 (Time-Lapse/CS-APS-TL-VF) | 選配 | 選配 | 標配 |
多孔板成像導航 (Wellplate Navigator/CS-S-WN-VF) | 選配 | 選配 | 選配 |
全功能計數測量 (Full Count and Measure/CS-S-CM-VF) | 選配 | 選配 | 選配 |
活細胞培養裝置 | 選配 | 選配 | 標配 |
主機重量 | 34.6kg | 35.3kg | |
圖像工作站 | |||
操作系統 | Microsoft Windows 10 Pro（64位） | ||
CPU | Intel Xeon處理器W-1250（3.3 GHz，6核，12MB 2666 MHz） | ||
RAM內存 | 16 GB或以上DDR4 SDRAM（ECC/無緩沖/16 GB） | ||
硬盤容量 | 操作系統分區硬盤256 GB或以上，數據存儲空間2TB或以上 | ||
數據傳輸接口 | 4個或以上USB 3（或2個USB 3.1 Gen1）端口，1個或以上RS-232C端口 | ||
顯示器 | 超高清1920×1080像素 | ||
安裝運行條件
APX100一體式數字熒光顯微鏡適用于海拔2000米以內的室內環境中使用
工作環境溫度：+5℃ - +40℃
工作環境濕度：最高80％（不高于31℃），無冷凝
工作外部電源：AC90–264V, 50-60Hz
組成配置
APX100一體式數字熒光顯微鏡系統工作配置由APX100-SU或APX100-HCU主機、cellSens成像控制分析電腦工作站以及選配的外置熒光光源、選配熒光濾鏡組、數碼相機及cellSens圖像采集控制模塊及圖像分析功能模塊組成。
APX100主機內置6孔位電動物鏡轉盤，已預裝內置0.07x宏觀物鏡（Macro optical）以及4個常用與功能應用相適應的物鏡。利用系統的自動樣品識別和導航功能，可從低倍宏觀物鏡模式先直接切換為10x-100x高倍物鏡觀察，省去常規4X物鏡下人工辨識樣品和對焦的過程。針對實驗對細胞內部細節呈現特殊要求，用戶還可選配高倍60X、100X的硅油物鏡及其它相差物鏡。
APX100成像系統支持透射光照明下的常規相差觀察（phase contrast, PH）和新型梯度相差觀察法（Gradient Contrast, GC）。PH工作模式下需配置UPLFLN4XPH，UPLFLN10X2PH，UCPLFLN20XPH，LUCPLFLN40XPH等專用相差物鏡。
APX100配的 GC觀察模式適用于所有常規（非相差）物鏡。對活細胞進行成像時，GC觀察法實現DIC、HMC類似高對比度、立體觀察效果，并提供了高分辨率的細胞細節呈現。不僅可用于玻璃和塑料材質的培養皿或多孔板觀察，還可帶透過培養皿和多孔板塑料蓋直接成像，降低細胞污染的風險。因此，APX100 Extra Sensitive、APX100 Live應用套裝中雖無PH專用物鏡，但可以采用X-line系列XAPO物鏡和Super Apochromat（SAPO）系列通用平場超級復消色差物鏡配合GC觀察完成相襯觀察。而經濟型APX100 Standard unit套裝中則同時配置有XAPO物鏡和PH物鏡，兼顧了PH、GC/DIC兩種應用方法和用戶工作習慣。
APX100-SU數字細胞成像系統兼容常規彩色、單色CMOS數碼成像單元。彩色成像模式特別適合病理切片和熒光免疫組化實驗成像應用。單色CMOS相機采集的黑白圖像，特別適合細胞大小、轉基因表達豐度的定量分析。APX100-HCU不僅支持彩色圖像采集，還具有寬場大視野、高靈敏度、高速熒光圖像采集功能，特別適合活細胞動態觀察，常選配Hamamatsu ORCA-Fusion、Prime95B第三三方sCMOS成像模塊。
基本耗材
（略）
訂貨指南
Olympus IAPX100一體式數字熒光顯微鏡系統為2022年上市的新一代高級研究用途細胞熒光成像分析平臺，與IXplore pro電動熒光顯微鏡比，采用外置圖像工作站電腦顯示器取代經典目鏡觀察筒，而物鏡、載物臺、聚光鏡、熒光濾鏡轉盤及電動控制部件全內置、一體化設計（透射照明光源、熒光激發光源依然為獨立外置），全部圖像采集和控制操作通過cellSens APEX界面進行，系統結構簡潔。此外，引入人工智能技術和AI細胞圖像分析功能、自動調焦AF功能，結合多位點和大圖拼接、Z-Stack、消卷積（CI Deconvolution）、延時拍攝(Time-Lapse)軟件功能，可實現活細胞圖像的快速采集分析，特別是Z-Stack、消卷積（CI Deconvolution）的引入，特別適合厚組織、類器官組織明場、多通道熒光成像應用，操作上智能化、更簡便高效。
IAPX100一體式系統的局限性在于，系統架構較為封閉，可整合的工作部件不如IXplore pro、IX83平臺靈活。諸如外置高速熒光濾鏡轉輪及光閘（如FRET多色熒光同步程序）、HMC霍夫曼浮雕相襯成像（用于顯微注射操作）、雙層外置熒光激發光源（如fluo 2鈣離子熒光信號檢測）、TRIF應用等，均無法依托IAPX100平臺有效進行檢測。
根據細胞實驗相差、梯度相差觀察、多色熒光觀察、活細胞動力學觀察及活細胞延遲成像等應用要求的不同，在主機基礎配置基礎上，優化與觀察方法相應的物鏡配置類型，完善熒光濾鏡配置組合，并結合自身對圖像采集和圖像分析設計要求，選配相應軟件分析插件。
品名 | 貨號 | 套裝配置描述 | 報價 |
APX100 細胞相差-熒光成像應用套裝 | APX100-SU-PH-FL | APX100 Standard Imaging System for PH-FL Applications Configurations including: APX100-SU Digital Inverted Microscope Frame Workstation for APX100 cellSens APEX Main license Power Cord UPLFLN4XPH Universal Plan Fluorite Phase objective U-LGPS LED and LDP light source Liquid Light Guide for U-HGLGPS, 1.5m FL-CUBE, UV NARRW BP HI PERF FL-CUBE, BLU NARRW BP HI PERF BX3 GFP/BLUE WIDE (EGFP, FITC, mEMERALD) DP23M 1/1.8" 6.4MP monochrome camera | 詢價 |
APX100 類器官組織成像應用套裝 | APX100-SU-WN-CM | APX100 Standard Imaging System for PH-FL Applications Configurations including: Frame for APX100 Digital Inverted Microscope Standard Unit Power Cord Installation fee for APX100 U Plan Fluorite 4X Objective U-LGPS LED and LDP light source Liquid Light Guide for U-HGLGPS, 1.5m FL-CUBE, UV NARRW BP HI PERF FL-CUBE, BLU NARRW BP HI PERF BX3 GFP/BLUE WIDE (EGFP, FITC, mEMERALD HP Z2 G5 32GB Small Form Factor Tower Workstation HP Z27K G3, 4k 27-Inch Monitor cellSens APEX Main license Count and Measure Full Option 2 3D deconvolution option Well Plate Navigator Option | 詢價 |
APX100 活細胞實時成像工作站 | APX100-HCU-CM30 | APX100 Live Imaging System for GC-FL Applications Configurations including: Frame for APX100 Digital Microscope High-End Camera Unit Power Cord Installation fee for APX100 ?Universal Plan Extended Apochromat U-LGPS LED and LDP light source Liquid Light Guide for U-HGLGPS, 1.5m FL-CUBE, UV NARRW BP HI PERF FL-CUBE, BLU NARRW BP HI PERF BX3 GFP/BLUE WIDE (EGFP, FITC, mEMERALD), HP Z2 G5 32GB Small Form Factor Tower Workstation HP Z27K G3, 4k 27-Inch Monitor cellSens APEX Main license Count and Measure Full Option 2 3D deconvolution option Well Plate Navigator Option ORCA-Fusion Gen-III sCMOS Camera | 詢價 |
（更多應用配置方案定制請洽客服）
-
