Himac CP100NX、CP90NX及CP80NX立式超速離心機P100AT2、P90AT/P80AT/P70AT2、P70AT/P50AT2和P45AT角轉頭配套使用開頂管時，按操作指南要求，需為離心管加蓋密封以確保離心樣品安全。與Beckman open-top開口管用的管蓋組件（Cap Assembly）比，Himac品牌開頂管用的管蓋，從結構設計、工作原理、配套工具的使用方法，都有異曲同工之妙(詳情可參考《Open-top開口超速離心管的選擇及使用方法說明》)。此外，Himac也是按工作容量不同，將常用開頂管分成5.0 - 100mL中容量管和4mL以內微量管兩類。而這兩類離心管密封蓋安裝操作流程是不同的。茲根據eppendorf官方資料分別予以說明。

一、5mL及以上標準離心管管蓋的安裝

       Himac品牌中等工作容量開頂管包括了5mL、6.5mL、12mL、40mL、94mL共5種規格，管徑介于13 - 38mm之間，共同之處是管蓋組件中的閥桿直徑一致，適用的壓帽六角螺母及螺母扳手、位于閥桿正中內壁帶螺紋的物料與氣體進出通道、控制通道啟閉用的定位螺釘(setscrew)和裝卸定位螺釘用的工具自然是通用的。

       不同容量開頂管配套的管帽直徑大小不一，而管帽安裝時須使用固定管帽的鉗臺（Tube Vise）。Himac可提供Tube Vise F、Tube Vise E、Tube Vise C和Tube Vise B四種型號的鉗臺，分別對應于94mL、40mL、12mL和5mL/6.5mL開頂管蓋。鉗臺屬轉頭可選組件，須與相應規格的管帽配套使用(詳情參考:CP100NX超速離心機開頂管蓋安裝工具 )。

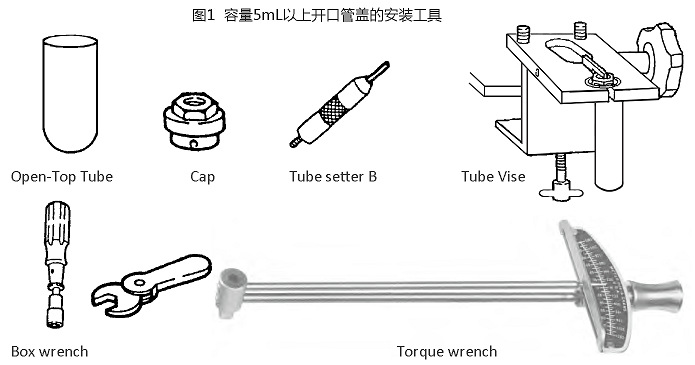

● 物料與工具準備

       1.1 準備好離心管、管蓋組件、管蓋螺絲刀B(Tube setter B，作用相當于Beckman離心機提供的Removal Tools)、管蓋擰緊工具(扭力扳手Torque wrench,或套筒扳手Box wrench)；

       1.2 轉動手柄(B)將離心管鉗臺固定在實驗臺邊緣上，并松開手柄A。

● 組裝管蓋

       1.3 將管蓋松散地組裝起來，用管蓋設定器細長的六角扳手（hex wrench）端擰下定位螺釘（setscrew），打開樣品填充和排氣通道；

       1.4 將注射器經管蓋組件正中的通道裝填樣品，樣品填充至離心管容量的四分之三；

       1.5 將管蓋閥桿插入管中后下壓管蓋，直到離心管壁頂端與管帽形成良好接觸；

       1.6 手動擰緊管蓋六角螺母。

● 擰緊管蓋

       1.7 將離心管和管蓋插入離心管鉗臺（tube vice）固定孔中。調整管的位置，確保管帽的頂部和鉗臺臺面平齊；

       1.8 擰緊離心管鉗臺的手柄A以固定離心管和管蓋。當使用的是帶制動器（stopper）的管鉗時，注意轉動管蓋使管蓋閥桿頂部的狹縫，將制動器引入閥桿狹縫中。這樣可確保擰緊管蓋螺母時，離心管和閥桿不隨之轉動；

       1.9 根據制不同管蓋組件指定的擰緊設計要求，用扭力扳手、六角扳手或套筒扳手擰緊管蓋上的螺母（使用帶制動器的管鉗時，六角扳手轉動螺母更方便）；

不同規格離心管管帽螺釘工作扭矩參考表

       1.10 松開管鉗的手柄A，用管蓋螺絲刀的帶螺紋較粗的一頭擰入閥桿中心孔后取下離心管；

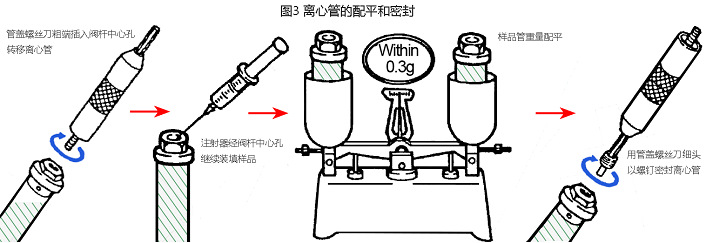

● 離心管樣品重量的配平

       1.11 用注射器從管蓋樣品通道進一步填充樣品；

       1.12 將對稱布置的任意兩根離心管的總重量差值控制在0.3g以內；

       1.13 用管蓋螺絲刀細端扳手牢固地擰緊固定螺釘，封閉閥桿通道，以防止樣品和氣體泄漏。

二、4mL及以下離心管的管蓋安裝

       Himac的微量開頂管，即工作容量4mL的4PP Tube、3mL的3PP Tube，適用于P90AT、P80AT和P70AT2三款角轉頭，配套管蓋為A3-AL Cap。

       5mL及以上的常量離心管管蓋中心設有樣品通道，因此樣品裝填過程經歷的是預裝3/4體積樣品→安裝管蓋→繼續填充樣品精確配平→管蓋密封共四個步驟。

       3-4mL開頂管管徑僅11mm，不具有標準閥桿定位螺釘安裝條件。因此，微量開頂管管蓋無液體通道，管蓋安裝不再需要裝卸定位螺釘?shù)牟僮鳌ｋx心管樣品裝填、管重量配平操作，必須在管蓋安裝前完成。微量管樣品的裝填過程簡化為裝樣→稱重配平→管蓋安裝三個步驟。

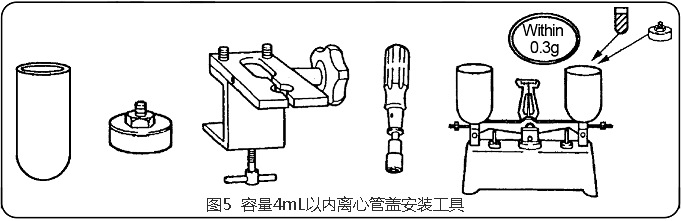

● 物料與工具準備

       2.1 準備好離心管、配套管蓋組件、離心管鉗臺、套筒扳手；

       2.2 轉動手柄(B)將離心管鉗臺固定在實驗臺邊緣上，并松開手柄A。

● 離心管填充樣品

       2.3 用樣品裝填離心管直至弧形液面中心距離管頂部5mm高度；

● 組裝管蓋

       2.4 將管蓋底部朝上，旋轉管帽，使閥桿和管帽的標記線對齊后并用手擰緊螺母；

● 離心管重量配平

       2.5 將離心管、管蓋同時放在天平上，調整液體裝填量，確保對稱排列的任意兩根離心管及樣品總重量誤差在0.3g以內，完成配平操作；

● 安裝管蓋

       2.6 將管蓋安裝到離心管上，壓下管蓋，直到離心管與管帽接觸；

       2.7 用套筒扳手擰緊管蓋六角螺母；

● 擰緊管蓋

       2.8 將離心管和管蓋組合體插入管鉗的孔中并固定；

       2.9 用套筒扳手將管蓋螺母擰緊；

       2.10 徒手從管鉗上取下離心管，完成管蓋安裝。

主要參考文獻：

Rotors, Tubes, Bottles And Caps Instruction Manual for Ultracentrifuge（S99920420）
