聯排管蓋操作工具在PCR實驗中應用價值淺析
成大業若烹小鮮-1
一、PCR反應密封操作不容忽視
常規PCR實驗中,PCR反應板和管內,樣品體積區區10–25μL甚至更少,再多也不過50μL,因此,液體上方存在巨大空間為空氣填充。緩沖液長時間都被控制在55℃以上的高溫,水分子蒸發從液面逸出,在反應管液面以上空間積聚。從退火溫度升溫至模板雙鏈解鏈溫度所需的94℃-95℃溫度下,蒸發作用進一步加劇,形成飽和蒸汽。當溫度重新回落時,這部分水汽處于過飽和狀態,部分水蒸氣析出后將在溫度較低的管壁上冷凝,形成水滴后回流進入底部反應液中。在PCR過程中連續進行。
在PCR熱循環過程中,水分子受熱后蒸發進入管內空腔。在循環過程中,溫度可達到。在這么高的溫度下,水可揮發至孔內的氣體空間內。該水蒸氣或水流將在冷的管壁上冷凝,形成水滴后滴入底部的試劑中。在整個PCR過程中,蒸發-形成過飽和水蒸汽-冷凝掛壁或回流的水分子循環在連續進行。
而PCR熱蓋溫度高達105℃,熱蓋對密切接觸的管蓋具有熱傳導效應,會使這部分水蒸汽溫度進一步升高,蒸汽壓進一步增大,容易引發管蓋彈開的爆管現象。此外,熱蓋對管蓋的擠壓作用,一旦壓力失衡,將對PCR管蓋的密封性能產生巨大挑戰。
通常,高溫高壓條件下管蓋密封不嚴,PCR緩沖液蒸發水汽的泄漏,可能會造成2個方面的不良后果。
1)緩沖體系濃縮后PCR反應的異常
PCR技術應用早期,由于PCR儀缺少防蒸發熱蓋,人們在PCR擴增時普遍采用在反應液面上添加一層石蠟油的方法,來減少PCR過程中,尤其是雙鏈DNA模板94-95℃變性階段,液體的蒸發。研究顯示,石蠟油保護有增加擴增產物的作用,分析可能與其維持熱恒定和緩沖液中鹽濃度穩定有關。
一般認為,反應液中金屬陽離子的存在和濃度的適宜,對維持PCR產物的特異性和產量至關重要。
在PCR緩沖液體系中,單價陽離子包括K+、Tris+等,雖然濃度都不高,但會對引物的Tm有影響。總體上,Tm隨總單價陽離子濃度的升高而升高,從而抬高了引物的退火溫度。K+濃度在50mmol/L 時能促進引物退火而有助于增產,而KCl濃度高于50mmol/L則不僅會抑制Taq酶的活性使PCR擴增效率降低,還使得原先設定的退火溫度低于此時引物最適退火溫度,造成非特異性擴增產物的出現。
Mg2+作為PCR反應必需輔離子,在一般PCR體系中的終濃度為1.5-2.5mM,在反轉錄PCR中需更高濃度。實驗表明,液體蒸發濃縮引發Mg2+過量,同樣會加劇PCR非特異性擴增產物的產生;
因此,水份蒸發造成反應體系中各組份的濃度,如模板、各種dNTP、Taq酶以及對PCR至關重要的Mg2+、K+濃度發生改變,直接影響PCR的產量和產物特異性。
PCR緩沖液蒸發泄漏,還會極大制約10-20μL的小體積 PCR實驗,同時對反應結果帶來極大的不確定性。
而實時熒光定量PCR進程中,反應孔密封不當時可出現“光學扭曲”現象,表現在擴增曲線的變形,可能引起基線問題,甚至可影響Ct值,造成檢測數據的失真。
2)PCR產物外泄污染
2021年4月22日,外媒披露,BGI在對香港4月20日采集的30個新冠檢測采樣檢測中,因樣品核酸提取制備過程操作流程不規范,發生樣本交叉污染,造成最終檢測結果中出現了9個假陽性病例的失誤,對實驗室服務聲譽造成了負面影響。病毒含量相對較低測試樣品溢出污染,即足以動搖實驗結果的可靠性,若高濃度的PCR反應產物泄漏,造成的樣品直接污染對實驗的破壞和引發的實驗室生物安全風險可想而知。
同樣的,對實驗室PCR儀、自動化核酸提取純化工作站等相關實驗室流程設備表面沾染的質粒、基因組和擴增DNA和RNA污染的防范和控制,有助于消除PCR過程中的假陽性結果出現。
業內人士指出,PCR反應體系溫度反復升降,液體蒸發冷凝,PCR管內很容易形成攜帶有大量DNA擴增片段的氣溶膠。反應結束后打開PCR管蓋的動作過猛,或擴增過程中管蓋受壓變形破裂時漏液,極易造成氣溶膠泄露、擴散而污染實驗環境,引發生物安全風險。
因此,無論是防生物污染的生物安全實驗室,還是普通生物醫學教學科研實驗環境,在開始運行PCR之前,必須確保PCR管和PCR反應板進行完全密封,以防實驗中發生樣品的泄漏。
二、理性看待PCR儀熱蓋防蒸發的作用
防蒸發熱蓋,即PCR儀熱蓋、Heated cover,是指PCR運行時壓在PCR反應孔密封蓋上可控制溫度的金屬導熱裝置。PCR實驗啟動后,熱蓋溫度升至設定值(以105℃居多)后,系統啟動PCR熱循環過程,熱蓋的良好導熱效應,使樣品管蓋的溫度始終高于反應孔內部溫度(通常不高于95℃)。因此,PCR緩沖液中受熱逸出的水分只能以飽和水蒸汽形態存在而無法在管蓋內表面凝結聚集。隨著熱循環中樣品模塊溫度的變化,逃逸水分子在飽和水蒸汽-反應液之間不斷游走、循環轉換,使得PCR反應體積基本保持穩定,不會因為冷凝掛壁而減少。
目前,熱蓋在PCR儀主機結構中已普遍應用。只是不同品牌和機型,熱蓋溫度控制范圍略有區別。
譬如,賽默飛MiniAmp Plus、SimpliAmp、VeritiPro、ProFlex PCR儀,熱蓋溫度只能在30℃ - 110℃范圍內設定。
熱蓋與反應管密切接觸,熱蓋-管蓋的熱量會沿著管壁向下傳導。如熱蓋設定的溫度過高,可能會造成反應樣品的溫度高于程序設定目標溫度,干擾實驗結果。

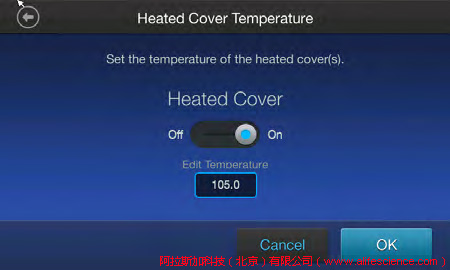

資料顯示,賽默飛PCR儀系統出廠默認的熱蓋溫度值為105℃。伯樂C1000 Touch PCR儀的熱蓋溫度則視反應模塊的樣品體積不同,采用不同熱蓋溫度(lid temperature):96孔快速反應模塊(96-Well Fast Reaction Module)或雙48孔反應塊(Dual 48-Well Fast Reaction Module),系統默認熱蓋溫度為105℃;而384孔反應塊(384-Well Reaction Module),系統默認溫度為95℃。
熱蓋的作用是防止水汽在管蓋上冷凝聚集,但反應孔液面以上封閉空間仍充滿高溫飽和水汽,這部分逸出的水分子始終無法參與PCR反應。但如沒有熱蓋也不加石蠟油保護,PCR緩沖體系損失的水份體積之大,足以使各反應組份濃度、反應條件發生劇變。
需指出,PCR儀熱蓋在工作中豎直向密封蓋施加壓力并升高管蓋的溫度,只有對于密封管管蓋安裝到位處于嚴格密封情況下,PCR實驗防蒸發才能落到實處。
不能簡單地認為,單純依靠PCR儀熱蓋加持,PCR體系蒸發的風險就高枕無憂。實際操作中,由于缺少上樣支架保護、密封管蓋安裝位置參差不齊等,反應結束后PCR管變形、管蓋變形和爆管等現象屢見不鮮。
因此,再優良的熱蓋壓力調節設計功能,也無法替代手工和使用必要PCR密封工具對PCR樣品的精細密封及采用必要PCR反應管支架,如96孔托盤-固定器組合支架(MicroAmp 96-Well Tray/Retainer Set),PCR管支架(Tube Support Ring)等保護措施。
三、說說PCR管蓋密封神器
通常,PCR單管、八聯排管可采用聯排管蓋密封,而PCR板則有粘性封板膜、PCR八聯排管蓋密封兩種選項。
我們先看一款PCR管、八聯排管和PCR板通用的聯排管蓋密封操作工具——多功能聯排管蓋手柄(MicroAmp Cap Installing Tool)。

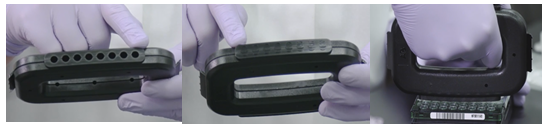

該蓋管手柄長邊各有1個工作面,一面較平整,適用于平蓋;另一面分布有8個凹形杯(Recessed cup),專為圓頂蓋設計。對于圓凸形管蓋,使用時使將蓋管手柄凹形杯與凸蓋對齊,下壓管蓋即可輕松把管蓋壓入反應孔中。

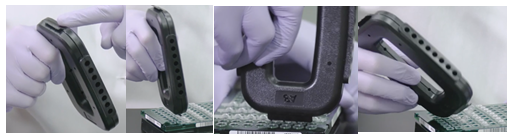

之所以稱其為多功能手柄,是因為工具的兩個短邊也設置帶釘突、類似于推土機鏟的工作面。將小鏟上釘突插到八聯蓋管之間,即可將八聯蓋從反應板、八聯排管上撬開,實現輕松開蓋,便于收集利用和檢測PCR反應產物。
賽默飛還提供了一塊PCR圓頂蓋上蓋工具(Cap-It Tool for domed cap strips),從名字就可看出,這是專門針對圓凸形管蓋壓蓋用的手柄。
伯樂為方便T100、S1000和C1000 touch PCR儀樣品密封和開蓋,也提供了2款小工具:PCR排管蓋管器(Strip Cap Tool)與PCR單管管蓋工具(Easy Cap Tool)。Strip Cap Tool只有2個工作面,分別用于平頂8聯排蓋和圓頂聯排蓋的批量壓蓋。而Easy Cap Tool為筆式,一次只能操作一個管蓋,圓頂、平頂蓋通用。它還帶有一個鱷魚嘴,可以卡住管蓋的邊緣,手部輕輕上抬即可輕松開啟管蓋。
參考文獻:
MiniAmp and MiniAmp Plus Thermal Cycler User Guide, Revision A.0
SimpliAmp Thermal Cycler User Guide, Revision C.0
ProFlex PCR System User Guide, Revision B.0
VeritiPro Thermal Cycler User Guide, Revision B.0
C1000 Touch Thermal Cycler Instruction Manual, Rev B
實時熒光定量PCR手冊
