        術語“外泌體”本意是指細胞外囊泡EVs中直徑范圍40-150nm的小直徑顆粒亞群(sEVs)。其中既有體積大小接近的微囊泡、外泌體，也有源自不同亞細胞區室的外泌體。囊泡中內核酸含量及組成并不相同。相同RCF及時間設置下，不同轉頭類型、型號，所分離的沉淀中、150?nm, 120?nm, 100?nm和70?nm直徑囊泡的組成比例存在差異。此外，不同轉頭對顆粒直徑接近但浮力密度（浮力密度有關概念可參考《試析近垂直轉子在超速離心中的應用-下》中“2.2 NVT轉頭應用的獨特效率優勢”部分內容）分布不同囊泡群的沉淀效能不同。研究表明，用目前廣泛采用的100000-110000xg下4℃超速離心方法獲得的腦組織來源的EVs沉淀物，經進一步蔗糖或碘沙醇密度梯度離心后，可分離出多達8個浮力密度組分。
       不同轉頭及工作設置下進行的超速分離的外泌體的產量、組成和污染物含量存在不確定性。對此，早已引起學界的關注。
        要理解超速轉頭是如何影響外泌體分離效果，需要從轉頭的工作原理這一源頭說起。

1、不同轉頭類型內部RCF分布和樣品組分沉降遷移路線的區別
1.1 轉頭內部RCF強弱分布不同對樣品組分分離效果的影響

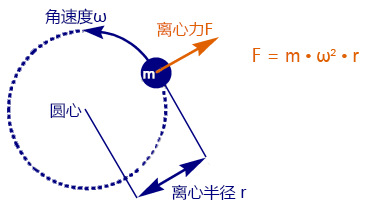

       做圓周運動物體所受的離心力F計算公式為：

       F = m ·ω2/r  ······················································ (1)

       公式中，ω為圓周運動的角速度，r為圓周遠動半徑。

       離心機行業中，轉頭轉速N規定用每分鐘轉頭轉動多少圈 (ration per minute，RPM) 來表示。N轉速與轉頭角速度ω間的換算關系為

：ω = 2π·N/60  ···················································· (2)

       由此得到轉頭離心力與離心機轉頭轉速N的計算公式：

F = m · π2 · N2 · r/900  ···············································(3)

       業內規定用物體在離心場中的離心加速度與在重力場中重力加速度（g=9.8米/秒）的倍比值，即相對離心加速度與相對離心力場（relative centrifugation filed, RCF），來反映物體的離心作用強度，即：

RCF = F/m · g   ···············································(4)

       將長度單位米統一轉換為厘米，可得到以下離心機轉頭RCF計算公式：

RCF = 1.118 · 10-5 · N2 ·ｒ(×g)  ···············································(5)

       公式(5)表明：
        1）RCF強度值與離心半徑相關
        不同轉頭Rav離心半徑不同，轉速N相同，但轉頭RCF并不相同。

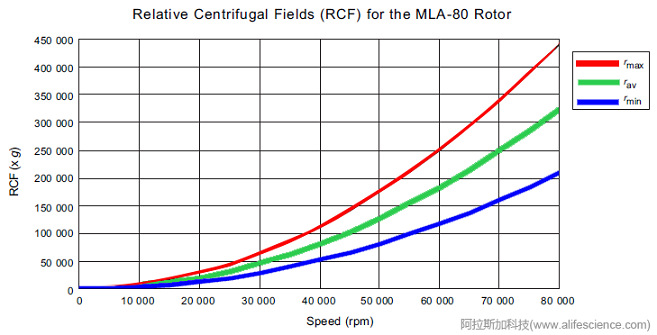

        2）轉速N變化對RCF影響明顯
        轉頭轉速增加使RCF呈現指數級增長。轉速越高，轉頭內部不同位置的RCF差距更大。

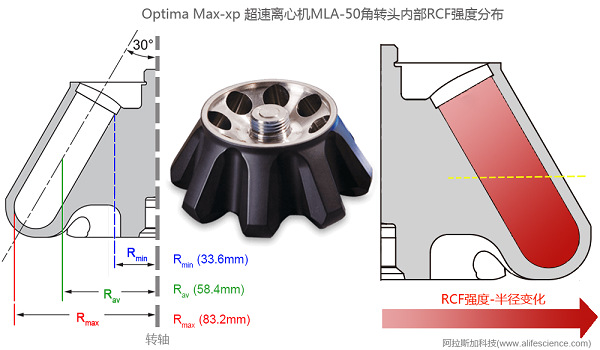

       3）同一轉頭內部不同位置離轉軸距離不同，RCF強弱不同。
       無論角轉頭、近垂直轉頭或水平轉頭，離心機轉頭內部不同位置的RCF強度分布存在差別。通常，離心管口內側的離心半徑最小、RCF最小；管底外側的離心半徑最大故RCF最大。整體上，離心管上半部離轉軸較近，該區域RCF整體小于離心管的下半部。

       同一質點沿著離心半徑方向移動，所受離心力大小由所在位置的離心半徑?jīng)Q定。半徑大，所受離心力大，克服溶液內部各種阻力離心方向水平遷移的驅動力大，沉降速度快。若以離心管中心點引出的水平線為界，從管口到分界線的前半段，細胞碎片、細胞器和細胞外囊泡等樣品顆粒所處環境RCF強度整體上低于RCF設定值，故此階段沉降速度較低、對不同浮力密度小、直徑小顆粒的沉降能力效率低。越過分界線后，所處環境RCF整體高于RCF設定值，對樣品組分中密度較小、直徑較小的顆粒沉降效能增強，各種顆粒遷移速度增加，并在觸壁后沿著管壁滑降至管底R(shí)max位置形成沉淀混合物。
       因此，不同轉頭雖然RCF設定相同，但內部RCF強度分布不均衡、不一致。同種樣品顆粒在不同轉頭中沉降速度的變化過程是復雜的。轉頭對不同密度、直徑尺寸的顆粒沉降效能的差異是客觀存在的。這使得離心管內組成、密度和體積大小不同的樣品組分，當所承受的離心力強度與各自沉降所需離心力匹配時，將不可避免地與實驗?zāi)繕?biāo)樣品組分發生共沉淀。
       公式(5)還表明：轉頭的Rmax與Rmin值之間的差距大，則管內RCFmin – RCFmax間跨度大，離心管內發生共沉降的組分越復雜；轉頭Rmax與Rmin值差距越小，內部RCFmin – RCFmax跨度越小，轉頭沉淀組分則越“單純”。

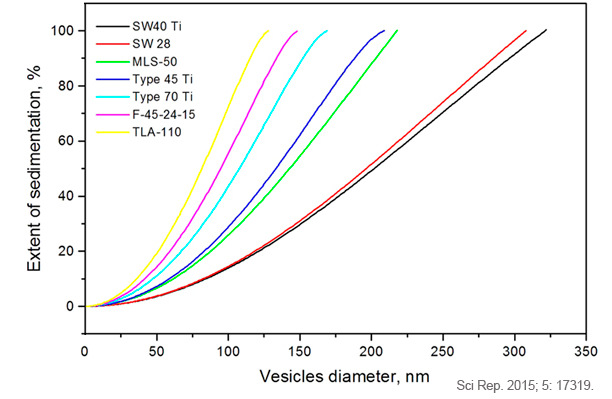

       研究表明，在相同RCF、離心時間設置條件下進行的細胞外囊泡沉降實驗所生成的沉淀物中，不同轉頭所沉降的的囊泡大小尺寸覆蓋范圍不同。SW 40 Ti和SW 28兩個水平轉頭的Rmax與Rmin差距大，同等離心設置下，沉淀物中囊泡的大小尺寸從25 – 300nm不等，構成復雜。而TLA-110轉頭沉淀中囊泡大小尺寸構成相對簡單，主要以50-100nm直徑的小囊泡為主。因此，而Rmax與Rmin差距的大小一定程度上，可視作樣品沉淀組分純凈度的指示器。

       在外泌體分離實驗中，若要擴大囊泡尺寸覆蓋范圍，宜采用Rmax/Rmin比值較大的水平轉頭。而要縮窄囊泡尺寸覆蓋范圍，特別是想重點關注和提高100nm直徑以下的外泌體分離純度，則垂直轉頭、近垂直轉頭和傾角更小的角轉頭比使用水平轉頭會更有效。

1.2 轉頭類型差異決定著樣品組分遷移路徑的不同

        要實現所有組分顆粒的完全沉淀和完整回收，須等管口內側樣品顆粒遷移到管底才行。不同轉頭，樣品離心過程中沉降遷移路徑和路線長度不同。
       首先，轉頭單管的容量不同，通常適用離心管的管內徑、工作長度不同。管容量大，管長度長，樣品沉降路徑長，有效離心時間相應更長。
       其次，對比水平轉頭和角轉頭可見，管口處樣品顆粒沉降的路徑方向不同：水平轉頭內樣品遷移沉降方向始終水平指向管底。而角轉頭中樣品顆粒先是在離心力作用下水平遷移沉降，觸壁后在管壁處聚集成成更大的顆粒，隨著顆粒繼續增大和離心力沿管壁方向分力的推動下，克服管壁摩擦阻力和溶液阻力沿著管壁下沉，直至最大離心半徑處形成致密沉淀。
       不同轉頭、不同工作容量離心管中，樣品沉降路徑的差異，造成樣品沉降時間存在區別。通常認為，垂直轉頭和近垂直轉頭沉降時間較短，而角轉頭次之，水平轉頭沉降路線最長，速度最慢，用時最長。
       有效離心時間的差異，一定程度上影響到各種轉頭對樣品組分的離心產量。原因在于，離心管的前半段溶液中RCF強度較低區域，部分樣品組分因沉降速度較低，無法在設定時間內 “歸隊”而造成損失，降低了轉頭的樣品回收率。特別是外泌體沉淀重懸清洗去除蛋白污染組分步驟，采用樣品回收率更夠高的微量角轉頭、近垂直轉頭，可提高外泌體，特別是小直徑外泌體囊泡的回收率、減少損失。

2、轉頭工作容量對離心效能的影響

       轉頭工作容量影響樣品分離效能是因兩方面原因造成的。

       2.1 轉頭本身幾何結構設計因素

表5  100000×g RCF設定條件下轉頭容量與離心效能參數列表

       表5中的RCFmin代表在100000×g RCF設定下，轉頭最小離心半徑處對應RCF。

       數據顯示，無論是角轉頭還是甩平轉頭，轉頭單管容量從4mL增至39mL，轉頭Rmin變短的同時樣品沉降距離變長，RCFmin降低和轉頭K因子值增大。RCFmin下降和樣品沉降距離加長，使得有效離心時間要相應延長。否則，樣品回收率要降低。

       在外泌體分離實驗中排空培養基自帶外泌體的環節，培養基體積大，所用轉頭單管容量（50-100ml）、轉頭整體樣品容量也大，外泌體排空的離心時間越長。大量應用實例中，這一過程的離心時間長達15-18小時。而到外泌體沉淀階段，樣品體積不過2mL，相同RCF和溫度設置，只需70min-2小時即可完成。因此，離心機條件許可情況下，優化培養基外泌體排空轉頭的選擇，有利于提高效率和實驗流程優化。

2.2 離心管樣品裝載體積的影響

       同一超速離心轉頭適用的多種不同額定容量圓底離心管，當管徑一致時，則容量差異源于管長度的不同。將樣品管載入轉頭時，通過添加相應管帽適配器，既為管頂部提供安全支撐，又確保離心管與離心孔底部的緊貼。

       以Optima MAX-XP臺式超速離心機的MLA-55角轉頭（55000rpm/8×13.5mL）為例。它可使用容量范圍、管徑、長度、材質和款式不同的多款超速離心管，包括：

       13.5mL超凈圓頂熱封管（344322，φ16×76 mm）

       13.5mL薄壁超凈開口管（344085，φ16×76 mm）；

       10mL厚壁透明開口管（355630，φ16×76 mm）；

       10.4mL帶蓋透明離心瓶（355603，φ16×76 mm）；

       10mL鐘頂熱封管（344622，φ16×67mm）；

       8.9mL指封管（361623，φ16×60mm）；

       6.3mL g-Max快封管（345830，φ16×44 mm）

       4.2mL g-Max熱封管（356562，φ16×38 mm）；

       6.5mL薄壁超凈開口管（344088，φ13×64 mm）

       4mL厚壁透明開口管（355645，φ13×64 mm）；

       2mL薄壁超凈開口管（344091，φ8×49 mm）。

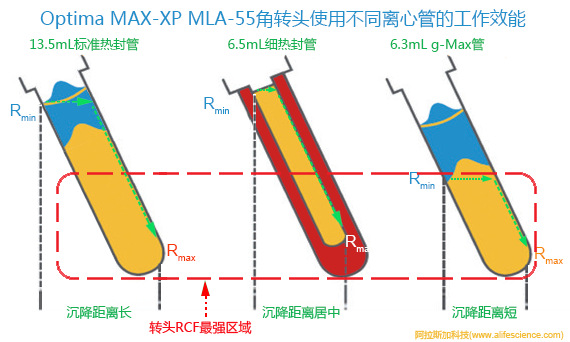

       其中，6.5mL薄壁超凈開口管、4mL厚壁透明開口管和2mL薄壁超凈開口管三種管徑小于轉頭額定16mm直徑標準，使用中須在管外加配管套適配器。單管套適配器的添加，使離心管中心整體上向內、向上偏移后，遠離了轉頭最大離心半徑（R_max）位置和最強RCF區域，造成樣品整體RCF降低，離心效能下降。

       而6.3mL g-Max快封管、4.2mL g-Max熱封管則不同。其管身外徑與標準13.5mL管一致，使用時無需添加管套適配器。在管帽安裝到位后，離心管底部始終緊貼離心孔的外壁和底部，管身整體上處于轉頭RCF最大區域。其樣品分離效能自然高于使用管套適配器的離心管。此外，其管身短，樣品組分沉降路徑長度短，離心時間短。因此，g-Max管分離效能高于8.9 – 13.5mL標準尺寸和容量的離心管，實現少量樣品在高轉速、高K因子值而容量較大的轉頭中離心，充分利用優勢資源，并極大提高離心效能。

       同理，容量相同時，厚壁開口管離心效能不及薄壁開口管和g-max管的工作成效。

       Beckman轉頭“大魚吃小魚”式設計優勢在于，當無法獲得參考文獻中所使用的同款轉頭時，通過用速度較高、容量較大的轉頭配合小容量離心管使用，并優化RCF設置和離心時間設置，同樣能獲得理想的樣品分離效果。

3、轉頭固定傾角大小與轉頭離心效能的關系

       固定傾角大小影響的是角轉頭和近垂直轉頭的分離效能。

       沉降離心時間的計算公式為：

Ts = (1/S)×2.54×10¹¹×1/N²×ln(R_max/R_min)  ···················································· (6)

       式中S代表特定樣品組分在特定溫度、溶液條件下的沉降系數。N為工作轉速。當轉頭Rav相同或接近時，離心時間長短與R_max/R_min比值之自然對數值正相關。轉頭的傾角大，則R_max/R_min，Ts相應也大。

       此外，相同離心管安裝于大傾角轉頭中時，離心管整體向轉軸方向傾斜，管的上半部整體RCF小于傾角較小轉頭且樣品水平沉降距離增大。故相同離心時間內，大傾角轉頭的離心效能低。

4、轉頭K因子值的基本概念與運用

       轉頭K因子（k-factor）又稱k 系數，是業內為表征轉頭離心效能人為賦予的參數。它源于人們對樣品在特定轉頭中最短離心時間的計算過程。

       對于特定轉頭，R_max/R_min比值是固定的。當轉速N取轉頭最高轉速時，則2.54×10¹¹×1/N²×ln(R_max/R_min)為一常數，人們將這一常數規定為k因子，即：

K = 2.54×10¹¹×1/N²×ln(R_max/R_min)   ···················································· (7)

       公式(7)表明：轉頭k因子值與工作轉速、R_max/R_min有關。無論是因工作轉速Neff降低或因轉頭R_max/R_min比值上升，均造成轉頭離心效能下降同時K因子值增大。而k因子值降低則宣示了轉頭離心效能提高。

       若規定K_eff代表工作轉速Neff時的k因子值，K為轉頭最高轉速N時k因子值，可得到k_eff 、K間換算公式：

k_eff = K×N/N_eff    ···················································· (8)

       這表明：轉頭工作轉速高則k值低，轉速降低則k值升高。

       對于特定型號轉頭，ln(R_max/R_min)是固定的，因此，確定了工作轉速，就相當于確定了k_eff值。

       而根據轉頭的k因子值，即可評估轉頭離心效能高低（見表6）。

表6 100000×g RCF值條件下超速離心轉頭工作參數

       數據顯示，相同樣品條件和相同100000×g RCF設置下，分離效能最佳的前5個轉頭為清一色Optima MAX-XP臺式超速離心機適用轉頭，從高到低分別是：

       TLA-120.2（12×2.0mL）

       TLA-100.3（6×3.5mL）

       MLA-130（10×2.0mL）

       TLA-110（8×5.1mL）

       MLA-80（8×8.0mL）

5、根據轉頭工作效能確定外泌體超速離心分離的解決方案

       離心機驅動控制系統是以轉頭平均半徑（Rav）作為有效離心半徑，采用公式(5)的原理自動計算特定轉速的RCF值，或依據實驗者設定的RCF值計算并控制轉頭工作轉速的。轉頭的分離效能，受離心半徑、傾角大小、樣品容量和離心管的選擇等多重因素制約。僅僅關注FCR設置值大小，不足以有效、全面評估轉頭的離心效果。
       就外泌體分離實驗而言，轉頭選型方案對外泌體的提取產量、品質和離心時間長短都有直接影響。在轉頭的選擇和特定轉頭工作參數的優化調整上，可參考以下原則：
5.1 根據研究側重點選擇最適宜的轉頭
       當研究目標為整個細胞外囊泡群的構成及動態變化規律時，采用Rman/Rmin比值較大的水平轉頭或大角度角轉頭較為有利。當研究主要對象為中小直徑囊泡時，則Rman/Rmin比值較小的垂直轉頭、近垂直轉頭及傾角相對較小的角轉頭是首選。
       要縮短外泌體離心操作流程所需時間，Rman/Rmin小比值類轉頭無疑較為理想。
       而針對外泌體密度梯度純化分離，在時間條件允許時，單管容量3.5 – 13.5mL的水平轉頭或角轉頭都可以考慮。

5.2 根據自身轉頭條件優化調整離心參數
       外泌體超速分離中， RCF值設定明確后，為確保溶液中樣品回收率和離心效率，對Rmin小的轉頭宜適度延長離心時間。同理，若采用相同離心時間設置，可優先嘗試將Rmin較小轉頭的RCFmin適度提高，達到兩種轉頭的RCFmin值接近的效果。或者引入g-max管，確保樣品的RCF環境趨于接近。
       以單管容量均為39mL的MLA-50與Type 70 Ti兩個轉頭為例：Type 70 Ti的Rmin和RCFmin大、K因子值小，故分離效能高于MLA-50。如參考方案是Type 70 Ti轉頭100000×g下離心70分鐘設置，則多半采用了快速升降速模式設置。要用MLA-50轉頭來替代，則離心時間應適度延長。反之，若參考方案為MLA-50轉頭，而須用Type 70 Ti轉頭進行，則延長離心時間不必延長。
