Western Blot印跡成像系統
iBright FL1500 Western熒光成像分析儀

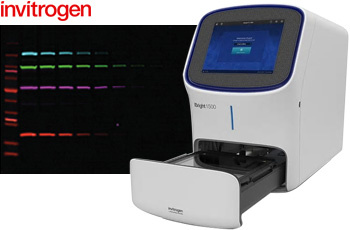

Invitrogen iBright FL1500 Western熒光成像分析儀集成910萬像素冷CCD、多色熒光激發和檢測模塊，同時支持Western blot印跡膜多色熒光成像、常規ECL化學發光檢測及普通核酸/蛋白凝膠的成像分析。
設備名稱：Western熒光化學發光多功能成像系統 印跡熒光成像分析儀
設備名稱：Western印跡多色熒光成像分析儀 WB化學發光成像系統 Western Blot膜曝光儀
制 造 商：美國賽默飛（Thermo Fisher）公司 產 地：新加坡
品 牌：英捷/Invitrogen
型 號：iBright FL1500
技術問題：見［技術規格］［技術資料］
商品報價：見［訂貨指南］
主要功能用途
英捷iBright FL1500 Western熒光成像分析儀具有910萬像素高分辨率冷CCD、配置了5個熒光檢測通道，提供熒光、化學發光、蛋白膠、核酸膠和通用模式成像功能。可同時對 4 色熒光蛋白免疫印跡成像（包括可見光R/G/B和近紅外），在單塊印跡上進行多重熒光免疫印跡檢測。同時，兼顧常規Western blot印跡膜ECL化學發光檢測、核酸/蛋白凝膠成像分析應用。
性能特點
iBright FL1500 Western熒光成像分析儀采用了一系列自動化操作創新技術和功能強大的WB圖像分析軟件。
支持的成像模式和樣品類型
成像模式 | 可檢測樣品類型 |
熒光印跡Fluorescent blot | 采用RGB多重熒光染色標記印跡膜； Alexa Fluor/Alexa Fluor Plus dyes/DyLight dyes等NIR熒光染料標記印跡膜 |
化學發光印跡 （Chemiluminescent blot） | 常用HRP(horseradish peroxidase)和AP(alkaline phosphatase)底物的化學發光印跡膜 |
核酸凝膠（Nucleic acid gel） | Invitrogen SYBR 系列染色凝膠 溴化乙錠(Ethidium bromide/EB)染色凝膠 |
蛋白質凝膠（Protein gel） | 染色凝膠比色Colorimetric（如考馬斯亮藍Coomassie、銀染silver stains）； 染色印跡膜（如麗春紅、Thermo Pierce Reversible Protein Stain）； 熒光染色凝膠（如Invitrogen SYPRO Ruby 染色） |
通用模式（Universal Mode） | 對包含多種信號（如化學發光、熒光、染色或可見光）的樣品進行成像； 圖像顯示類似于熒光印跡模式，允許為任意樣本添加偽彩色 |
技術優勢：

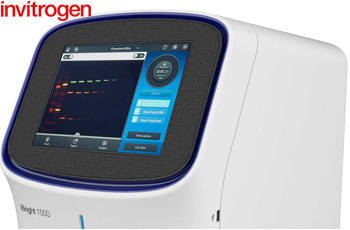

1、簡單操作界面：12.1英寸LCD 觸摸屏界面上的功能和布局簡潔合理，簡化使用流程；
2、印記膜熒光圖像采集和分析：
iBright FL1500 具有五個熒光通道，可同時對 4 色熒光蛋白質免疫印跡進行成像，在單塊印跡上進行多重熒光免疫印跡檢測。適用于可見光范圍（RGB）和近紅外范圍（NIR）的熒光免疫印跡；
具有910萬冷CCD 相機，提高足夠高的高靈敏度和寬動態范圍，可檢測樣品中的細微差異。
3、智能曝光（Smart Exposure）功能：iBright自動采集一系列短曝光圖像，然后渲染預覽圖像并推薦曝光時間設置，從而快速確定最佳曝光時間，避免降低圖像過度曝光或曝光不足。
4、高級自動化功能：
自動樣品旋轉樣品：系統可自動確定樣品位置，并通過機械式旋轉載物臺向左或向右旋轉樣品，無需打開抽屜、反復擺放樣本即可正確對齊；
自動縮放功能：對單一印跡成像，鏡頭自動向樣品方向移動，可提高信號靈敏度。系統可自動確定樣品是否需要縮放，以最大限度地利用視野范圍。
鏡頭自動對焦：系統可自動調節每個變焦水平的焦距，以產生清晰、銳利的圖像。
5、22.5×18.0 cm超大成像視野：一次最多可拍攝4張小型印跡膜或兩張中等印跡膜或者膠。

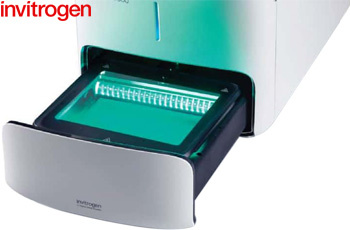

6、采用環保綠色LED透射光源
無有害紫外線，不含汞廢物，使用壽命長，替代紫外線透射儀激發普遍使用的DNA 染料，如Invitrogen SYBR Green、溴化乙錠染料。
7、圖像數據導出方式靈活
可選擇通過以太網連接、USB、Wi-Fi（含選配附件）或基于云平臺直接連接來導出圖像
8、多種圖像分析選項
使用Invitrogen iBright CL1500主機上的軟件或電腦端iBright分析軟件（可在桌面和基于云的版本中使用）直接在iBright上執行光密度測定，定量和歸一化。
主要技術規格
iBright FL1500 Western熒光成像分析儀擁有業內領先的超高分辨率的成像模塊和自動樣品旋轉控制和一系列自動化成像技術和功能強大的圖像分析軟件。
技術要素 | 性能參數 |
激發光源 | |
LED綠色透射光 | 波長490-520 nm |
LED反射式激發光 | EX1波長455-485nm（藍色可見光） |
EX2波長515-545nm（綠色可見光） | |
EX3波長608-632nm（紅色可見光） | |
EX4波長610-660nm（深紅色可見光） | |
EX5波長745-765nm（近紅外激發光） | |
發射濾光片組 | 可見光檢測濾光片EM1：515-564nm |
可見光檢測濾光片E M2：568-617nm | |
可見光檢測濾光片EM3：675-720nm | |
可見光檢測濾光片EM4：710-730nm | |
近紅外光檢測濾光片EM5：800-850nm | |
中性密度濾光片 | Neutral Density Filters（ND)：400-700 nm 用于降低白色 Epi-LED光線，避免強光損傷CCD和造成結果失誤 適用于紫外光、可見光或紅外光應用 |
CCD相機 | |
檢測器 | 16位冷CCD，65535灰度 |
分辨率 | 910萬像素 |
透鏡 | 25 mm，f/0.95 |
圖像采集范圍 | 22.5 × 18.0 cm (W × D) (圖像最多4塊小型印跡膜或凝膠) |
Binning模式 | 1×1，2×2，3×3，4×4，5×5，6×6，8×8(可調整) |
縮放 | 1–8X (1–2X機械變焦 + 1–4X數碼變焦) |
樣品抽屜 | 電動開/關控制；樣品臺自動旋轉(±10°)校正樣品擺放角度 |
觸摸屏 | 12.1英寸顯示屏，1024 × 768像素 |
硬盤驅動器 | 256 GB SSD |
USB | 2個 USB 接口(2.0) |
網絡 | 以太網端口，連接(基于云)連接，可選Wi-Fi(適配器單獨出售) |
圖像文件格式 | G2i(專有), TIFF, JPG, PNG |
軟件系統 | |
自動化特性 | 自動縮放 自動對焦 自動曝光(智能曝光) |
圖像分析 | 主機圖像分析 桌面版iBright本地分析軟件(macOS和 Windows系統)； Connect(基于thermo云平臺)的分析 |
安裝運行條件
英捷iBright FL1500 Western Blot多功能成像儀在海拔2000m以內室內使用
環境濕度范圍：15–80%R.H.(非冷凝)
環境溫度范圍：15 - 30℃
工作電源：AC100–240±10%V, 50/60Hz, 10A, 額定功率410W
主機外觀尺寸（寬×長×高）：38×68×60 cm
主機重量：52kg
組成配置
iBright FL1500 Western熒光成像分析儀由主機集成的觸摸控制屏的、PC端成像分析軟件和聯網組件組成。
主機標配組件包括:
預裝6組濾光片套件(12 excitation, 12 emission)
綠色LED透射光源（Green LED transilluminator, 470–550nm)
旋轉載物臺（turntable Sample stage）
白光透射板（White transilluminator screen, for stained SDS-PAGE gel）
示教用WB樣本（iBright Imaging System Sample Blot）
防護眼罩（Safe Imager Viewing Glasses）
快速入門指南(Quick Start Guide)
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
iBright FL1500 WB多功能成像分析儀 | 英捷 | A44115 | 1臺 | iBright FL1500 Imaging System Included： Power cord (region specific) 1X Quick Reference Guide 1X White transilluminator screen 1X iBright Imaging System Sample Blot 1X Sample stage/turntable 1X Product Information Sheet 1X Available accessories kit 1X | 詢價 |
可選附件

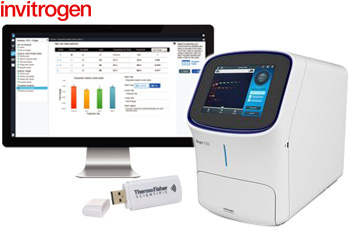

iBright FL1500 Western Blot成像分析儀主要可選工作附件主要是USB Wi-Fi數據無線網卡和用于脫機圖像數據分析的獨立電腦工作站。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
USB Wi-Fi 無線網卡 | 英捷 | A26774 | 1個 | High-Power USB Wi-Fi Module, for fast wireless transfer rates Maximum speed：(up to 300 Mbps) | 詢價 |
iBright SAE Software | 英捷 | A49208 | Each | iBright SAE Software for 21 CFR Part 11, single license For use with the iBright System for SAE signatures using the SAE console. | 詢價 |
基本耗材
(略)
訂貨指南
iBright系統具有簡單的設計和直觀的工作流程，可直接從主機自帶的觸摸控制屏設置運行參數和控制圖像的采集、簡單的圖像分析。為進行圖像和數據的復雜處理分析，可以與外置PC聯機通過隨機iBright Image Analysis Software操作控制和圖像數據采集與分析。
序號 | 品名 | 貨號 | 套裝配置描述 | 報價 |
1-1 | iBright FL1500 熒光成像儀標準套裝 | A44115-S | iBright FL1500 Imaging System inFLuded: iBright FL1500 instrument（A44115） SmartStart Orientation（A34016） 1-year Warranty with Planned Maintenance Windows PC工作站（國內供貨） High-Power USB Wi-Fi Module（A26774） | 詢價 |
1-2 | iBright FL1500 熒光成像儀延保套裝 | A44241-S | iBright FL1500 Imaging System inFLuded: iBright FL1500 instrument（A44115-S） 1-year additional Extended Warranty with Planned Maintenance | 詢價 |
1-3 | iBright FL1500 熒光成像儀數字審計套裝 | A44241-CFR | iBright FL1500 Imaging System with SAE software inFLuded: iBright FL1500 Imaging System（A44241-S） iBright SAE Software for 21CFR Part 11 | 詢價 |
-
