Western Blot印跡成像系統

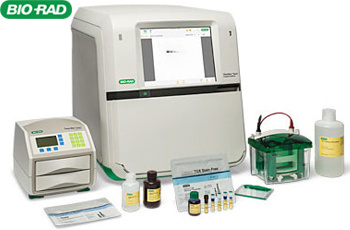

伯樂ChemiDoc Western成像分析儀
ChemiDoc Western印跡成像分析儀集Western blot印跡膜、核酸蛋白凝膠成像分析功能于一體，可用于WB印跡的ECL化學發光圖像和常規凝膠圖像的采集和分析。本欄目提供技術詳情信息和訂貨配置指南。
設備名稱：Western ECL化學發光成像儀 蛋白免疫印跡成像分析儀
制 造 商：美國伯樂(Bio-Rad)公司 產 地：新加坡
品 牌：伯樂
型 號：ChemiDoc
技術問題：見［技術規格］［技術資料］
商品報價：見［訂貨指南］
主要功能用途
ChemiDoc Western印跡成像分析儀集Western blot印跡膜檢測、核酸蛋白凝膠觀察成像分析功能于一體（即WB轉印膜-凝膠二合一），可用于WB印跡的ECL化學發光（chemiluminescence）圖像、和核酸凝膠（EB染色）圖像、蛋白凝膠（馬斯亮藍染色、銀染、Stain-Free免染膠、蛋白熒光染料染色凝膠、比色colorimetric等）圖像的采集和分析。
性能特點

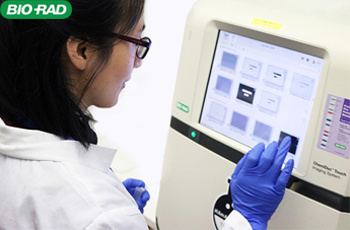

伯樂ChemiDoc Western印跡成像分析儀采用了高分辨率、高靈敏度冷CCD成像單元，12英寸超大尺寸觸摸屏控制和界面直觀的Image Lab控制軟件，自動控制功能的運用，極大簡化了WB圖像采集和分析過程。
1、自動成像控制技術

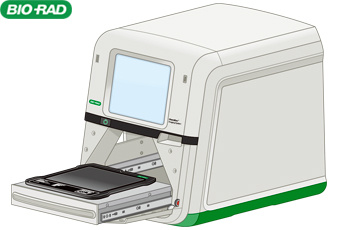

智能托盤技術(Smart-Tray Technology)：能自動識別特定應用的三種樣品托盤，并根據應用調節成像參數及軟件設置；
軟件按樣品和應用類型，自動選擇最佳光源、自動聚焦(Auto-focus)、自動曝光(Auto-exposure)和圖像預覽功能，有助于快速獲取清晰圖像，確保結果的重復性和一致性；
自動聚焦：預校準的鏡頭能清晰聚焦任何縮放設置、任意高度的樣品；
圖像平場校正：在每次運行前都進行動態的預校正和優化；
自動曝光：針對化學發光有2種用戶自定義模式（快速或自動優化曝光）；針對非化學發光應用有2種用戶自定義模式(弱條帶或強條帶)。
2、蛋白免染成像和總蛋白歸一化（Total Protein Normalization，TPN）技術應用
伯樂免染成像技術（Stain-Free Imaging Technology）是通過在手灌膠或預制膠中添加獨特的三鹵化合物成份，三鹵化合物與蛋白質的色氨酸殘基共價結合，在紫外線照射下，蛋白條帶發射藍色熒光（且熒光強度與蛋白濃度相關），這樣無須額外染色與脫色處理，可在直接轉印后的凝膠及印跡膜上觀察與分析。
通過測量印跡膜上每個泳道的總蛋白條帶含量來確定每個泳道的蛋白初始上樣量，并進行內參歸一化計算。這種通過印跡膜上的免染總蛋白來進行內參歸一化計算，即總蛋白內參歸一化方法（TPN）。該方法充分考慮到每個泳道的如樣品稀釋誤差、上樣體積誤差等電泳上樣誤差，電轉印環節鐘轉膜效率差異和孵育過程中抗原抗體結合效率差別等誤差因素，可以避免單純依賴看家蛋白進行歸一化的許多缺點。基于TPN法歸一化方法取得的組間蛋白質表達水平差異結果更可靠、準確。
ChemiDoc兼容伯樂免染Stain-Free技術，可以在Western 的不同階段檢測實驗結果，同時進行更準確的Western Blot 蛋白表達定量分析。
主要技術規格
伯樂ChemiDoc Western印跡成像分析儀為控制單元、光學成像系統和機箱一體化設計。
CCD成像單元 | |
觸摸屏功能 | 多點觸控12.1"顯示屏 |
最大成像面積(WxH) | 21 x 16.8 cm |
檢測器 | 冷CCD(Peltier制溫度-25℃)，610萬像素 |
動態范圍 | >4 OD |
光學配置 | |
激發光源 | Trans-UV透射紫外：標配302 nm Epi-white反射白光（標配） 透射白光：需白光樣品盤（蛋白染色凝膠樣品，選配） Trans-blue透射藍激發光：450-490 nm (核酸安全染料染色樣品，選配） |
發射濾光片 | 590/110 nm 標準濾光片（蛋白及 DNA 凝膠成像） 化學發光濾光片 |
安裝運行條件
ChemiDoc Western印跡成像分析儀在室內使用
工作環境溫度：10℃～28℃（推薦21℃）
相對濕度范圍：10–85% R.H. （無冷凝水）
工作電源：100–250V AC, 10A, 50–60 Hz
外形尺寸(寬×長×高)：51×61×53 cm
重量：35 kg
組成配置
伯樂ChemiDoc Western印跡成像分析儀由主機、樣品托盤和PC端Image Lab Software圖像分析軟件組成。
主機集成內置超冷CCD相機、紫外透射儀和多功能通用樣品托盤Blot/UV/Stain-Free Sample Tray ，集成12" 觸摸屏控制單元并預裝板載操作軟件Image Lab Touch Software。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
ChemiDoc WB成像儀 | Bio-Rad | 12003154 | each | ChemiDoc Imaging System includes： internal computer w/12" touchscreen display CCD camera; Blot/UV/Stain-Free Sample Tray; Image Lab Desktop Software(PC). | 詢價 |
主要附件
ChemiDoc Western印跡成像分析儀可選工作附件有樣品托盤、凝膠擺放定位、切膠防護工具等。針對基因轉染應用，為減少紫外輻射對DNA樣品的損傷和保持較高的轉染效率，可選配藍光樣品盤激發Gelsafe等新型無毒熒光染料。
此外，針對特殊行業管理規范要求，還可提供IQ/OQ認證和CFR 21 Part 11合規軟件包。
ChemiDoc to ChemiDoc MP Upgrade Kit升級套件，將ChemiDoc 成像系統升級到 ChemiDoc MP 成像系統，實現在同一印跡膜上同時檢測多個抗原的功能。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
白色樣品托盤 | Bio-Rad | 12003026 | 1個 | White Sample Tray for ChemiDoc MP/ChemiDoc Imaging Systems Used with gels stained with copper/silver/zinc stains | 詢價 詢價 |
凝膠定位板 | Bio-Rad | 12003915 | 2個/套 | Gel Alignment Templates for ChemiDoc MP/ChemiDoc Imaging Systems | 詢價 |
藍色樣品托盤 | Bio-Rad | 12003027 | 1個 | Blue Sample Tray For gels stained with GelGreen or any SYBR stains | 詢價 詢價 |
紫外防護罩 | Bio-Rad | 12003914 | 1個 | UV Safety Shield for ChemiDoc MP/ChemiDoc Imaging Systems | 詢價 詢價 |
樣品托盤架 | Bio-Rad | 1708377 | 1個 | imaging tray holds 3 sample trays and 1 UV shield trays and shield not included. | 詢價 詢價 |
ChemiDoc熒光升級包 | Bio-Rad | 12003263 | Pkg of 1 | ChemiDoc to ChemiDoc MP Upgrade Kit includes blue/green/red/far red/near infrared illumination and emission filters | 詢價 |
Image Lab分析軟件 | Bio-Rad | 1709690 | each | Image Lab Software stand-alone version, PC or Mac for viewing images and 1-D analysis | 詢價 |
Image Lab 分析軟件安全版 | Bio-Rad | 1709691 | each | Image Lab Software, Security Edition FDA 21 CFR Part 11 module for Image Lab Software 1 license | 詢價 詢價 |
ChemiDoc MP IQ/OQ服務包 | Bio-Rad | 12005137 | 1 kit | IQ/OQ Kit for ChemiDoc MP/ChemiDoc Systems for installation qualification/operational qualification | 詢價 詢價 |
基本耗材
ChemiDoc Western印跡成像分析儀運行基本耗材包括儀器可更換紫外燈組和Western Blot實驗所需常規耗材。
品名 | 品牌 | 貨號 | 規格 | 描述 | 報價 |
302nm紫外燈組 | Bio-Rad | 1708097 | 6個/組 | Standard 302 nm UV Lamps for ChemiDoc and Gel Doc Imaging Systems | 詢價 |
訂貨指南
ChemiDoc Western印跡成像分析儀的選購應注意以下配置要點
1）ChemiDoc通過觸摸屏和簡單的用戶界面與儀器進行交互操作圖像來采集控制和優化。板載Image Lab Touch 軟件可以用于采集和查看圖像、微調圖像外觀并打印輸出，但不支持圖像的分析處理。WB圖像采集結束后，需將圖像導出到獨立的外置計算機，并使用隨機提供的Image Lab 桌面軟件5.2版或更高版本來分析。
2）ChemiDoc Western印跡成像分析儀標準配置帶多功能樣品托盤（Blot/UV/Stain-Free Sample Tray），可以用于印跡膜、核酸EB凝膠、蛋白Stain-Free免染膠、蛋白熒光染料染色凝膠凝膠和不透明樣品的可見光圖像的采集和分析。
如需對馬斯亮藍染色/銀染/比色colorimetric蛋白凝膠觀察和成像，需增配白色樣品托盤（12003026），與多功能樣品盤組合使用（將紫外光轉換為混勻白光），承載蛋白凝膠進行操作。
對于轉基因操作和基因克隆實驗室，如使用Gelsafe等無毒安全型核酸染料標記樣品（并將目標核酸條帶切割回收），則需加配藍色樣品托盤（12003027），以有效激發這類染料。
3）如實驗有數據審計、IQ/OQ管理要求，基礎套裝之外額外訂購Image Lab 分析軟件安全版和ChemiDoc MP IQ/OQ服務包。
序號 | 品名 | 貨號 | 套裝配置描述 | 報價 |
1 | ChemiDoc成像分析儀基礎套餐 | 12003153-B | ChemiDoc Imaging Systems Includes： ChemiDoc Imager (12003153) ; Windows PC工作站（國內采購）. | 詢價 |
2 | ChemiDoc成像分析儀蛋白標準套餐 | 12003153-P | ChemiDoc Imaging Systems Includes： ChemiDoc Imager (12003153); White Sample Tray（12003026）; imaging tray holder（1708377）; Windows PC工作站（國內采購）. | 詢價 |
3 | ChemiDoc成像分析儀蛋白3V套餐 | 12003153-V | ChemiDoc Imaging 3V Systems Includes： ChemiDoc Imager (12003153); White Sample Tray（12003026）; imaging tray holder（1708377）; Trans-Blot Turbo(1704150-S); Windows PC工作站（國內采購）. | 詢價 |
4 | ChemiDoc成像分析儀分生套餐 | 12003153-M | ChemiDoc Imaging Systems Includes： ChemiDoc Imager (12003153); White Sample Tray（12003026）; Blue Sample Tray（12003027）; imaging tray holder（1708377）; Windows PC工作站（國內采購）. | 詢價 |
-
